优唯新材料科技提供硅烷交联聚乙烯电缆料作为低压电力电缆的绝缘材料

本文约2400字，阅读需要10分钟

标题图片：威大新材料科技提供

硅烷交联聚乙烯电缆料在我国电线电缆行业广泛用作低压电力电缆的绝缘材料。与过氧化物交联和辐照交联相比，该材料在交联电线电缆的制造中具有制造设备简单、操作方便、综合成本低等优点，已成为低压交联的领先绝缘材料。连接电缆。材料。

硅烷交联电缆料交联原理

制备硅烷交联聚乙烯主要有两种工艺：接枝和交联。在接枝过程中，聚合物在游离引发剂的作用下失去叔碳原子上的H原子，热解形成的自由基生成自由基，与乙烯基硅烷的-CH=CH2基团反应生成接枝物。含有三氧基甲硅烷基酯基团的聚合物。

在交联过程中，接枝聚合物首先在水的作用下水解生成硅烷醇，-OH与相邻的Si-OH基团缩合形成Si-O-Si键，从而使聚合物大分子发生分子间。发生交联。

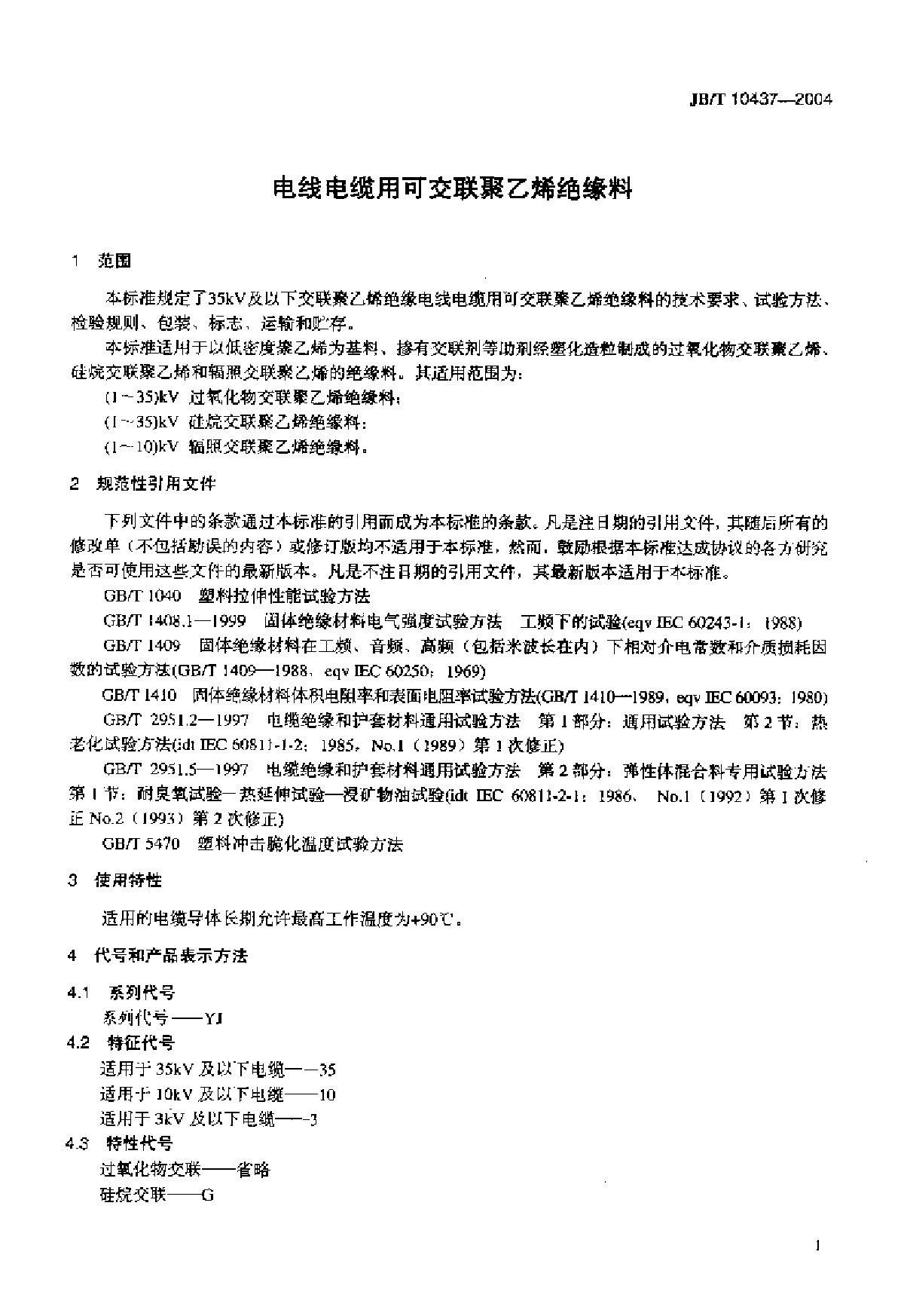

硅烷交联电缆料及其生产方法

众所周知，硅烷交联电缆料及其电缆的生产可分为两步法和一步法。两步法和一步法的区别在于进行硅烷接枝工艺的地方。

目前国内市场占有率最大的二步法硅烷交联聚乙烯绝缘材料由所谓的A料和B料组成。A料为接枝了硅烷的聚乙烯，B料为催化剂母粒，其重量比一般为A:B=95:5，A、B由电缆厂生产，销售给电缆厂。电缆厂将 A 和 B 按比例混合，然后在普通挤出机中使用。电缆绝缘芯被挤出，然后绝缘在温水或蒸汽中交联。

还有一类二步硅烷交联聚乙烯绝缘材料。材料A的制作方法不同。在聚乙烯的合成中，引入乙烯基硅烷直接得到含有硅烷支链的聚乙烯。这种方法本质上是一种树脂。生产技术必须由大型石化企业完成。

最早进入我国的一种材料LINKLON硅烷材料就属于这种类型。目前DOW和BOREALIS的硅烷材料也属于该类型，国内石化企业尚无该类型产品。

一步法也有两种。传统的一步法是将各种原料按照配方中的配比放入专门设计的专用挤出机中，一步完成电缆绝缘芯的接枝挤出。, 在这个过程中，不需要造粒，也不需要电缆厂的参与，由电缆厂单独完成。这种一步法硅烷交联电缆的生产设备和配方技术大部分是从国外进口的，价格昂贵。

另一种一步法硅烷交联聚乙烯绝缘材料由电缆材料制造商生产。将所有原料按配方中的比例通过特殊方法混合在一起，包装销售。A料和B料没有区别。另外，电缆厂可以直接在挤出机中一步完成电缆绝缘芯的接枝和挤出。这种方法的独特之处在于不需要昂贵的专用挤出机，硅烷接枝过程可以在普通的PVC挤出机中完成，两步法需要在挤出前混合。劳动。

▲用你的金手指，点击广告，可以给编辑加个彩蛋

配方组成

硅烷交联聚乙烯电缆料的配方一般由基材树脂、引发剂、硅烷、抗氧剂、阻聚剂、催化剂等组成。

（1)基础树脂一般为低密度聚乙烯（LDPE）树脂，熔体指数（MI）为2，但近来随着合成树脂技术的发展和成本压力，线性低密度聚乙烯（LLDPE）是也用作或部分用作这种材料的基础树脂。

不同的树脂由于其大分子内部结构的不同，往往对其接枝交联有很大的影响。因此，如果使用不同的基材树脂或不同厂家的同类型树脂，配方也会相应修改。.

（2)常用的引发剂是过氧化二异丙苯（DCP），关键是把握数量的问题，过少会导致硅烷接枝不足；过多会导致聚乙烯交联，从而降低其流动性、表面挤出的绝缘线芯比较粗糙，很难挤出，因为引发剂的加入量很小硅烷交联电缆料造粒机，而且很敏感，如何分散均匀也很重要，一般是溶解在硅烷中，一起加入.

（3)硅烷一般为乙烯基不饱和硅烷，包括乙烯基三甲氧基硅烷（A2171)和乙烯基三乙氧基硅烷（A2151)，由于A2171的水解速度）。因此，很多人选择A2171。同样硅烷交联电缆料造粒机，硅烷也有添加量的问题，目前所有电缆料厂家都在努力做到下限以降低成本，因为硅烷是进口的，价格比较高。

(4)添加抗氧剂是为了保证聚乙烯加工的稳定性和电缆的抗老化。抗氧剂在硅烷接枝过程中具有抑制接枝反应的作用。因此，在接枝过程中，添加抗氧剂的添加量要慎重，添加量的选择要考虑与DCP的用量相匹配。

在两步交联过程中，大部分抗氧化剂可以添加到催化剂母料中，可以减少对接枝过程的影响。在一步交联过程中，抗氧化剂存在于整个接枝过程中，因此其品种和用量的选择更为重要。常用的抗氧剂有1010、168、330等。

(5)添加阻聚剂是为了抑制接枝交联过程中的一些副反应。在接枝过程中加入抗交联剂可以有效减少C2C交联的发生，从而提高此外，在相同条件下，在接枝硅烷之前加入会水解的阻聚剂，可以减少接枝聚乙烯的水解，提高接枝材料的长期稳定性。

（6)催化剂常为有机锡衍生物（天然交联除外），最常见的是二月桂酸二丁基锡（DBDTL），一般以母料的形式加入。在两步法中，接枝料（A料）和催化剂母粒（B料）分开包装，A料和B料在加入挤出机前混合在一起，防止A料发生预交联。步骤 硅烷交联聚合 在乙烯基绝缘中，包装中的聚乙烯没有被接枝，因此不存在预交联问题，因此催化剂不需要单独包装。

此外，市场上还可以买到复合硅烷。这种复合硅烷与硅烷、引发剂、抗氧化剂、一些润滑剂和抗铜剂复合而成。这种复合硅烷一般用在连接方式上，目前大多数电缆厂家不使用这种复合硅烷，因为价格太贵。

因此，硅烷交联聚乙烯绝缘材料的成分不算很复杂，可以在相关资料中得到，但适当的生产配方要经过一些调整才能最终确定，这就需要在生产过程中进行各种调整。公式。组件的作用及其对性能的影响规律及其相互影响得到了充分的了解。

在目前众多的电缆料品种中，硅烷交联电缆料（无论是两步法还是一步法）被认为是唯一一种在挤出过程中具有化学工艺的。其他品种如聚氯乙烯（PVC）电缆料和聚乙烯（PE）电缆料，其挤出造粒过程是物理共混过程，甚至化学交联和辐射交联电缆料，无论是在挤出造粒过程中还是在挤压电缆。没有发生化学过程，因此，相比之下，在硅烷交联电缆料和电缆绝缘挤出的生产中，过程控制更为重要。

本文结束

与“电缆技术”相关的文章

与“有线电视新闻”相关的文章
