本申请涉及一种加热系统，特别是一种适合安装在单管或双管加热系统中的加热装置系统。本申请还涉及使用加热装置系统的加热方法

背景技术：

我国是一个能源短缺的国家，但每年的能源消耗非常惊人，特别是在北方冬季，供暖能耗非常巨大，因此节约能源非常必要。我国传统供暖系统模式的弊端越来越突出，如用户无法调节室内温度，只能按面积收费等。这些缺点导致用户缺乏节能意识，热能浪费严重

随着我国建筑节能要求的不断提高和供暖收费制度的改革，分户计量供暖、按用热量收费，取代按供暖面积均分供暖费用，已成为供暖系统的发展趋势。因此，新的供暖系统和方法具有重要的现实意义

中国不断提高对建筑节能和供暖收费系统的要求，住房和城乡建设部2009年颁布的《热计量技术规定》（jcj173-200，定义了各种热量测量方法，包括直接测量和间接测量。最常用的热量表包括机械热量表、超声波热量表和其他类型。机械热量表的初始投资低，但流量测量精度不高，表电阻大，易堵塞，存在许多漏洞可拆卸零件，并且对水质有一定要求。超声波流量计流量测量精度高，压力损失小，不易堵塞，但初始投资高。一个完整的节能热量计量系统通常由热量表和散热器温度控制阀组成。散热器温控阀的高阻结构在加热改造后难以实现系统的正常运行；对于供热成本结算，无论是分户热表的直接计量结算采暖系统的供热方式，还是根据分户热表价值对总热结算进行二次分摊，每个用户的分户热表投资都非常高，而家用电表的故障率也很高（如水质差，易堵塞，仪表的运动部件难以满足供暖系统的水温高和工作时间长的使用环境等），因此无法提供准确合理的收费依据

目前，该领域存在许多未解决的问题，包括：目前，垂直单管下游供暖系统没有良好的节能阀技术来适应它，传统的散热器恒温阀容易堵塞，目前投资规模巨大，基于“开关时间面积法”的热量计量（分配）装置只能用于双管供暖系统，而不能用于垂直单管下游供暖系统3、目前，室内系统仍采用连续供暖条件下的设计结果采暖系统的供热方式，以及开关调节模式下的供暖条件，系统不可避免地会出现液压不平衡

此外，目前的“开关时间面积法”热量计量方法还存在以下问题：1、当用户私自更换散热器时，如果仅使用用户的建筑面积和供暖时间来分摊整个建筑的总热量，则会出现住户实际使用更多热量的不公平现象，但是，由于目前集中供热系统中“大流量、小温差”的不经济运行，在供热系统中增加计量和节能装置，将原来的恒流系统改为变流量系统，导致管网不平衡，因此共享热量更少，费用更少，一般设计流量往往大于实际运行所需的流量，导致供暖系统前端用户的室温过高，最终用户的室温无法满足要求，由于“开关时间区域法”的特殊无线通信功能，导致热量分配不准确且难以控制，其工作条件只能安装在建筑物的双管系统上，而不能安装在建筑物的单管系统上，传统散热器三通恒温阀阻力过大，容易造成管路堵塞和室温降低，限制了实际应用的普遍性

概述

本申请的目的是提供一种适用于单管和双管垂直串联加热系统的加热装置系统以及使用该加热装置系统的加热方法。该系统和方法可以根据不同用户的温度需求实现供暖和计费，从而达到节能的效果

根据本申请的第一方面，提供了一种加热系统，其包括至少一个温度控制模块、至少一个数据采集模块、至少一个开关控制阀、至少一个通信模块和远程控制模块；温度控制模块设置在用户室内，用于测量室内温度；数据采集模块接收来自温度控制模块的温度信息，并将温度信息传输给通信模块；开关控制阀安装在用户房间外的加热管道上，根据来自温控模块的信息控制加热管道中热流的开关和流量；远程控制模块处理从通信模块接收的信息，并发送控制指令

在本申请的一个实施例中，供水管和回水管分别与用户室内的散热器连接，数据采集模块和开关控制阀设置在供水管或回水管上

在本申请的一个实施例中，加热系统还包括连接到开关控制阀的总线分配器和通过总线通道连接到总线分配器的收集计算器

根据本申请的一个实施例，温度控制模块包括温度控制电路、温度控制器、时钟电路、通断控制阀电路和通信电路。温控器、时钟电路、通断控制阀电路和通信电路均与温控电路相连，通信电路与采集模块相连，通断控制阀电路与通断控制阀阀体相连；可选地，温度控制模块将一天中的24小时分为两个以上的时间段，并设置每个时间段的温度；可选地，开关控制阀是双向或三通电动或电热控制阀

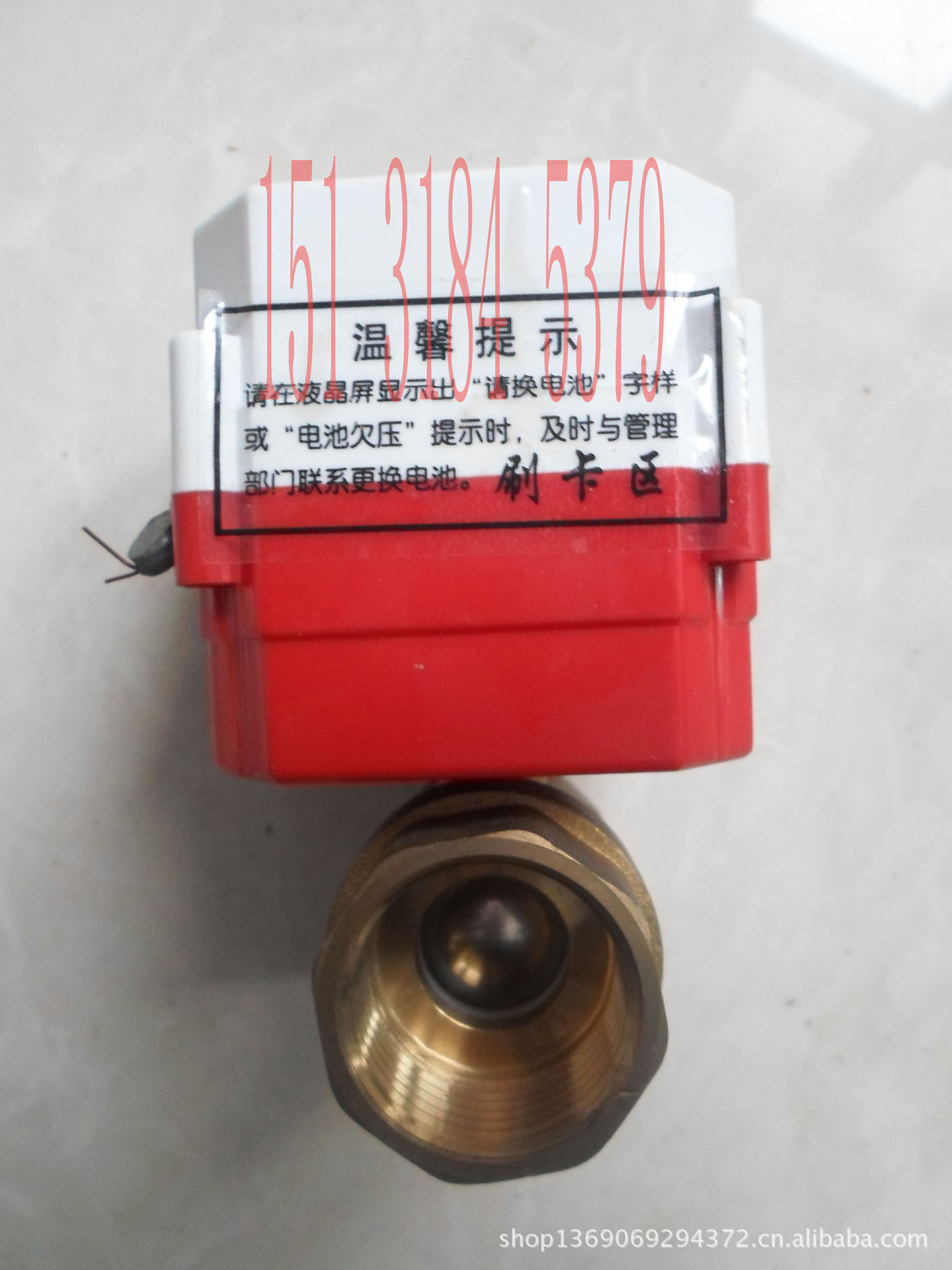

根据本申请的一个实施例，开关控制阀包括阀体和开关执行器，开关执行器控制阀体的开关

根据本申请的一个实施例，开关控制阀还包括至少一个IC卡计费模块，该模块与温度控制模块连接，然后与数据采集模块和远程控制模块连接

根据本申请的实施例，IC卡计费模块包括IC卡识别模块和计费模块。IC卡识别模块记录来自用户的热量消耗信息。计费模块可以根据热量消耗信息生成充电信息，并将充电信息发送给远程控制模块，远程控制模块发出的命令被传输到开关执行器，以控制阀体的开关

根据本申请的一个实施例，开关控制阀还包括报警模块，当开关控制阀接收到破坏性外力时，报警模块将向远程控制模块发送报警信号

根据本申请的实施例，加热系统还包括向加热系统的每个模块供电的电源。优选地，电源与通信电路连接

根据本申请的一个实施例，加热系统还包括记录建筑物总热量的热量表，热量表与通信模块连接

根据本申请的第二方面，它提供了一种加热方法，其包括以下步骤：

在用户室内设置温度控制模块，用于测量室内温度，在供水管道上设置开关控制阀，用于控制用户热流和流量的开关；通过数据采集模块接收用户房间的温度，并通过通信模块将温度信息传输给远程控制模块；远程控制模块处理温度信息，并根据数据处理结果向开关控制阀发送指令，以控制用户热流的开关和流量

根据本申请的实施例，一天中的24小时被分为两个以上的tim
