一个个奇怪的接口，每个接口有什么特点？(组图)

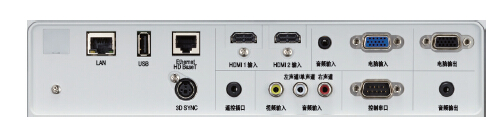

当投影机进入家中，它可以让大画面带给我们无限的乐趣。不过投影设备太专业了，尤其是后面的界面，很多人都没见过。面对那些奇怪的接口，我们要研究一下，连接的是什么设备，每个接口的特点是什么？

VGA 输入：

VGA接口采用非对称分布的15pin连接。其工作原理是将显存中以数字格式存储的图像（帧）信号通过RAMDAC中的模拟调制转换为模拟高频信号，然后输出到投影仪。成像，使输入端（投影机内）的VGA信号不需要像其他视频信号那样经过矩阵解码电路转换。从前面的视频成像原理可以看出，VGA的视频传输过程最短，因此VGA接口具有无串扰、无电路合成分离损耗等诸多优点。

DVI 输入：

DVI接口主要用于连接具有数显输出功能的电脑显卡，显示电脑的RGB信号。 DVI（Digital Visual Interface）数字显示接口是1998年9月在英特尔开发者论坛成立的数字显示工作组（DDWG）制定的数字显示接口标准。DVI数字终端优于标准VGA终端信号。数字接口保证所有内容都以数字格式传输电视机s端子，保证了主机到显示器传输过程中数据的完整性（无干扰信号引入），可以获得更清晰的图像。

标准视频输入 (RCA)：

又称AV接口，通常是一对白色的音频接口和黄色的视频接口。通常通过RCA（俗称莲花头）连接。使用时只需将带有莲花头的标准AV线连接到相应接口即可。 AV接口实现了音视频分离传输，避免了音视频混合干扰导致画质下降显示设备在成像之前对其进行亮度/颜色分离和色度解码。这种先混合后分离的过程必然会导致色彩信号的丢失，而色度信号和亮度信号也会有很大的机会相互影响。干扰从而影响最终输出的图像质量。 AV也有一定的生命力，但由于其Y/C混音难以克服的缺点，在一些追求视觉极限的场合无法使用。

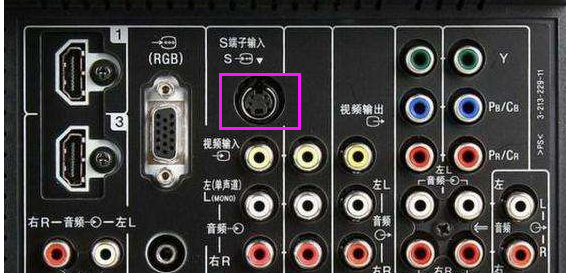

S 视频输入：

S-Video的英文全称是Separate Video。为了达到更好的视频效果，人们开始探索更快、更好、清晰度更高的视频传输方式。这就是目前蓬勃发展的S-Video（也称为二色分量视频接口），Separate Video的意思是把Video信号分开传输，即在AV接口的基础上，色度信号C和亮度信号Y被分离，然后在不同的通道中传输。出现和发展于 1990 年代后期，通常使用标准的 4 针（不带音频）或扩展的 7 针（带音频）。带有S-Video接口的显卡和视频设备（如模拟视频采集/编辑卡电视和准专业监视器电视卡/电视盒和视频投影设备等）然后进行Y/C混合传输，所以有无需亮色分离和解码，采用独立传输通道电视机s端子，很大程度上避免了视频设备中信号串扰造成的图像失真，大大提高了图像质量。清晰度，但是S-Video还是需要将两个色差信号（Cr Cb）混合成一个色度信号C，传输出去，然后在显示设备中解码成Cb和Cr进行处理，还是会带来一定的信号损耗和失真（这种失真很小但在严格的广播视频设备下测试时仍然可以发现），并且色度信号的带宽也由于Cr Cb的混合而受到限制，因此S-Video具有出色但远不及完美的。 S-Video虽然不是最好的，但考虑到目前的市场情况和综合成本等因素，它仍然是最常用的视频接口。

视频分量输入：

目前在一些专业的视频工作站/编辑卡专业视频设备或高端DVD播放机等家用电器上，虽然标注方式和连接器形状，但都可以看到标注YUV YCbCr Y/B-Y/B-Y的接口标识是不同的，但都是指同一个接口的分量端口（也叫分量视频接口）。它通常使用YPbPr和YCbCr两种标志，前者代表逐行扫描色差输出，后者代表隔行扫描色差输出。从上面的关系可以看出，我们只需要知道 Y Cr Cb 的值就可以得到 G 的值（即第四个等式不是必须的），所以在视频输出和色彩处理的过程中，绿色差 Cg 被统一忽略，仅保留。 Y Cr Cb ，这是色差输出的基本定义。色差输出作为S-Video的先进产品，将S-Video传输的色度信号C分解成色差Cr和Cb，避免了色差两路混合解码分离的过程，同时也保持最大色度通道。带宽仅通过逆矩阵解码电路即可恢复为RGB三基色信号并成像，最大限度地减少了视频源与显示器成像之间的视频信号通道，避免了繁琐的传输过程带来的图像。失真，所以色差输出的接口方式是目前各种视频输出接口中最好的一种。

BNC端口输入：

通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入和输出端口。 BNC 电缆有 5 个连接器，用于接收红色、绿色、蓝色、水平同步和垂直同步信号。 BNC连接器不同于普通15针D-SUB标准连接器的特殊显示接口。它由R、G、B三基色信号，以及水平同步和垂直同步的五个独立信号连接器组成。主要用于连接工作站等需要高扫描频率的系统。 BNC连接器可以隔离视频输入信号，减少信号间的干扰，信号带宽比普通D-SUB更大，可以达到最佳的信号响应效果。

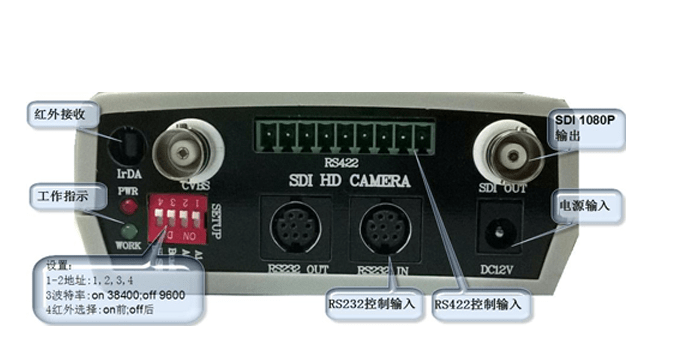

RS232C串口：

RS-232C标准（协议）的全称是EIA-RS-232C标准，其中EIA（Electronic Industry Association）代表电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232最新版本（1969），在此之前有RS232B、RS232A..它规定了连接电缆和机械、电气特性、信号功能和传输过程。通用物理标准还包括EIA�RS-232-C、EIA�RS-422-A、EIA�RS-423A、EIA�RS-485.这里只有EIA�RS- 232-C（简称232，RS232）。电脑输入输出接口，是最常见的串行接口，RS-232C标准接口有25条线，4条数据线，11条控制线，3条定时线， 7条备用和未定义的线，只有9条常用，常用25针D-sub端口，其最大传输速率为20kbps，最大电缆长度为15米。RS232C端口i s 用于输入电脑信号来控制投影机。
