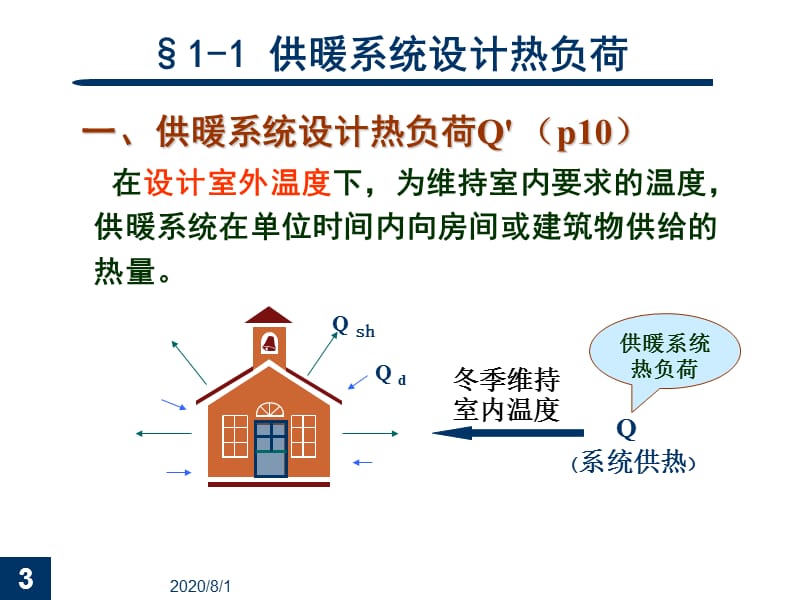

1、天大暖通考试与毕业采暖实践题 天津大学采暖工程考试题 第1章采暖系统设计热负荷 1 采暖系统的设计热负荷是多少？ 2 什么是建筑围护结构的传热耗热量？两部分是什么？ 3 外壳的最小传热阻力是多少？如何确定？ 4 冷空气渗透的热耗和冷空气侵入的热耗是一回事吗？ 5 高层建筑热负荷计算有什么特点？ 6 什么是工作制加热温度？确定温差修正系数？ 8 我国计算室外采暖温度的依据是什么？ 1=0.24m（重砂浆砖砌体）2=0.02m（水泥砂浆中的抹灰）如果在1和2之间加一层4cm厚的矿渣棉（3=0.@ >06kcal/mhC)，然后重新确定外墙

2、传热系数，并解释它的厚度相当于一堵砖墙（里面有2厘米的砂浆）。图 110 为什么要修正基本热耗？更正中包括什么？ 11 为什么要按稳态传热计算围护结构的传热？ 12 试确定外壁传热系数（两种方法计算）如图5所示，其结构尺寸和材料热性能按表1选择。 表1代号材料名称厚度导热系数mmkcal/mhºC123456外抹灰砖砌筑泡沫混凝土砖砌筑内抹灰砖砌筑153700.750.700.250.700.600.70图213空气夹层在信封中的作用是什么？如何确定厚度？ 14 高度校正如何工作？ 15 地面的传热系数如何确定？ 16 相邻房间供暖室内设计温度不同

3、，何时计算通过隔墙和地板的热传递。 17 我国的建筑气候带分为哪些区域？每个分区的热设计有什么要求？ 18 试分析户用热计量供暖系统设计热负荷的计算特点。 19 据了解，西安市区一栋24层商住楼被47层楼房包围。在计算商住建筑围护结构的传热和热耗时，风附加率如何处理。 20 已知宁夏固原市某公共建筑的体型系数为0.38。屋面结构自下而上为：(1）钢筋混凝土屋面板，;(2）挤塑聚苯板保温层，修正系数为1.15;(3）水泥砂浆找平（找坡）层（最薄处）,;(4）通风架空层,;(5）混凝土板,。试计算屋面传热系数，判断是否要求屋顶的最小传热阻力。21计算建筑物中房间的热负荷，见图3。

0.0@> 已知条件：该建筑位于天津市区；室温须维持在摄氏16度；建筑结构：外墙为370mm砖墙（内抹灰20mm）；地面水泥（无绝缘）；门、窗 - 单层玻璃、木质；屋顶-瓦屋顶，带瓦和油毡，天花板的结构如图4所示。 1-防腐锯末，=0.18m=0.11kcal/mhºC； 2- 木龙骨0.050.05m,=0.15 kcal/mhºC; 3- 板条抹灰=0.02m= 0.45kcal/mhºC。图3 图4 第二章采暖系统冷却设备 1 影响散热器传热系数K值的因素有哪些？ 2 散热器的选择原则？ 3 冷却设备的基本要求是什么？ 4 散热器的分类？ 5 在散热器计算Q=KFt

0.8@>，能否得出结论：当温差t增加一倍时，Q也增加一倍，为什么？ 6 散热器布置的原则是什么？ 7 房间热负荷Q=3000（kcal/h），tn=18C，散热器进水温度95C，回水温度70C。 M-132散热器计划安装在窗台下的壁龛中。尝试计算散热器面积和芯片数量。 8 平房三扇外窗，房间总热负荷Q=6400（kcal/h），tn=16C，热介质为热水，供回水温度95C/70C，采用四柱813散热器，安装在窗下。尝试计算散热器面积和芯片数量。 9 辐射采暖的特点和分类？ 10 低温热水地板辐射采暖有哪些特点？ 11地暖采暖管有哪些形式，在工程设计中如何布置？ 12 低温地板辐射采暖系统使用塑料管材时，确定管材壁厚

0.9@>与学位相关的因素有哪些？ 13、同一栋楼的供暖系统采用130/70或95/70热水系统，假设室内温度为18，散热器K=2.503(t)0.293。试确定两种方案的散热器面积比？第三章室内热水采暖系统1的自然循环压力与哪些因素有关？如何确定？ 2 膨胀水箱的作用是什么？它的体积和有效体积有什么区别？如何计算其有效体积？ 3 防止或减少系统电平不平衡的方法有哪些？ 4 为什么机械式循环热水采暖系统中膨胀水箱的膨胀管要接在循环水泵吸入侧的回水主管上？ 5 机械式循环热水供暖系统有几种示意图，各有什么特点，如何选择？ 6 膨胀水箱有几根管道，它们应该在系统中的什么位置连接。 ? 7 自然循环热水供暖系统示意图？ 8 单管垂直顺流

7、如何确定采暖系统散热器的进出口温度？ 9单管系统和双管系统有什么区别？ 10 为什么双管热水采暖系统容易出现垂直错位？ 11 单管系统和双管系统造成竖向错位的原因有什么区别？ 13 同程序系统和不同程序系统有什么区别？如何选择？ 14 高层供暖常用的系统形式有哪些？如何选择？ 15 什么是水力不平衡？水力不平衡的原因？ 16 分别试找出图5和图6中单、双管供暖系统的工作压头，并说明其特点（不考虑沿途热水的冷却）。图5 图617 如何考虑热水采暖系统水平管道的坡度和坡向？ 18 重力循环热水采暖系统和机械循环热水采暖系统有什么区别？ 19 在机械循环热水采暖系统中，如何考虑重力水头？ 20 当系统供回水温度和热负荷相同时，单管顺流管和横流管

8、 哪一个的冷却面积最大，为什么？ 21 机械循环上供下回系统的排气方式与其他系统相比有什么区别？ 22 热水供暖系统中有哪些设备和配件？它们是做什么的，它们安装在哪里？ 23 膨胀水箱连接什么管道？它们的功能是什么？如何确定每根连接管的直径？ 24 常用的集气罐有哪些？ 25 自然循环热水采暖系统总散热量为20万（kcal/h），热源为铸铁锅炉，采用钢串散热器。求膨胀水箱的容积，画出各连接管的位置和直径的图。 15 尝试计算图7中每个散热器的面积，假设流入系数=0.5，使用M-813散热器，tn = 18。 16 自然循环热的工作原理是什么水加热系统？如何计算其动作压力？图717 户用计量热水采暖系统与传统机械循环热水采暖系统的区别

9、有什么区别，如何选择。 18 与普通阀门相比，平衡调节阀的主要作用是什么？ 19 热水采暖系统中各种热量计量设备的主要特点是什么，存在哪些问题，如何改进。 20 低温地板辐射采暖系统热介质的供回水温差不应超过多少度，为什么。第四章室内热水采暖系统水利计算 1 写出图8和图9所示的自然循环采暖系统的作用压力计算公式。 图8 图92 在热水采暖系统中，空气是如何产生的？空气的存在对系统有什么危害？各种系统如何去除空气？ 3 什么是一路损失，局部损失？ 4 什么是管段？ 5 什么是阻力系数？影响阻力系数的因素有哪些？ 6 什么是等效局部电阻法？ 7 什么是等效长度法？ 8 不等温降法的基本原理是什么？ 9室内热水采暖系统水力计算方法有哪些？各种计算方法的特点及注意点

10、有问题吗？ 10热水采暖系统水力计算的目的，有哪些步骤？如何确定最不利循环？ 11 尝试确定图10所示的单管热水采暖系统、自然循环热水采暖系统的工作压力，并确定最远回路的管径、阻力和散热器面积。注：散热器支管长度为1米；管段5的长度分别为3米。图 1012 机械循环热水加热系统如下图 11 所示。供回水温度为95C/70C，用户进水压力为1000mm水柱。尝试确定最不利回路的管径（不计算自然作用水头）。图 1113 机械循环热水加热系统如上图 16 所示。管道水力计算采用不等温降法（流量分配法）（已知条件同上题）。 14 如果把上题改成同一个公式（散热器载荷同上题），尝试进行如图12所示的水力计算。 图1215 尝试确定图1

11、3 自然循环热水采暖系统的管径，假设热水供回水温度为95C/70C。注：散热器连接支管长度1.0m，其他管段见图13（分子为热负荷，分母为管段长度）。图1316 低温热源供水温度50℃采暖系统设计，可用温差10℃，流量100t/h。 （1）确定一个供暖期（120天）的可用热量。（2）如果tn=18，使用四柱813散热器K=2.237t0.302 ,尝试确定这种低温水的散热面积FD与常规采暖的散热面积FC之比为95/70。(3）如果采暖面积的散热指数为40W/m2 , 计算可加热面积 17 热水加热系统 它由左右两个回路组成，左回路阻力为20Pa/(m3h)，右回路阻力为40Pa/(m3h) ). 如果总流量为 10

12、00kg/h，左右回路的流量是多少？ 18 在低温地板辐射采暖系统中，供回水温度为60/50，计算阻力为70 kPa（其中最不利的回路压损为30 kPa）。当供回水温度调至50/43时，系统和加热管的管径不变，只改变加热管的布置密度，因此最不利的回路压损为40 kPa。热源进水和回水的压差应该提高多少？ 19 在热水供暖系统中，供暖系统设计热负荷为260kW，供回水温度为95/70，系统计算阻力为60kPa。但在热力入口处，供热管网的供回水压差仅为40kPa。供暖系统的实际流量是多少？第五章室内蒸汽采暖系统 1 与热水采暖系统相比，蒸汽采暖有哪些特点？ 2 蒸汽加热系统的分类？ 3 疏水

13、设备的作用是什么？几种典型的蒸汽疏水阀是如何工作的？如何选择蒸汽疏水阀？ 4 高压蒸汽加热与低压蒸汽加热系统相比有什么特点？ 5 低压蒸汽加热系统的基本类型及其工作原理？ 6 如何将蒸汽加热系统改为热水加热系统？ 7 低压蒸汽加热系统设计应注意的问题？ 8 疏水阀与管道的连接方式？ 9 几种常用减压阀的工作原理？ 10 蒸汽加热系统水力计算的特点和步骤？ 11 蒸汽管网 管道系统如图14所示。锅炉房蒸汽出口压力为7绝压，每100米管道安装一个方形补偿器。尽量确定每个管段的管径和每个用户的实际压力。图14 第六章集中供热系统热负荷 1 简述集中供热系统热负荷的分类、特点及计算方法。 2 影响采暖面积热指数和体积热指数的主要因素有哪些？ 3 形容冬天空调的热度

10.0@>负荷与空调夏季热负荷的异同。 4 用热指数法计算生活热水热负荷时，根据供热管网干线和支线的不同，热负荷计算方法有什么区别。 5.简述制热热负荷持续时间图的绘制方法。请画出沉阳热负荷持续时间的图表。并计算室外温度为-5-15时的供热量。第七章区域供热系统热负荷1. 蒸汽区域供热系统在什么情况下可以不安装冷凝水回收系统？ 2. 蒸汽加热系统何时应该使用多根管道？ 3. 集中供热系统的加热介质如何选择？ 4. 热水采暖系统供热用户与热网的连接方式如何选择？ 5. 集中供热系统的热媒参数如何选择？第八章 室外热水管网水利计算及水压 图1 热水管网平面图见图15。供回水温度130℃/70℃，

计算出的流量

10.8@>户1、2、3分别为12、10、13吨/小时。锅炉房内压力损失为8米水柱，每个用户的压力损失为6米水柱（补偿器安装如图18所示）。试水力计算，确定循环水泵扬程和流量，绘制水压图。图 152 什么是水压图？ 3 什么是测压头线？静压管路和静压管路？它们是如何绘制的？ 4 室内供暖系统中可能产生超压、汽化、排空的最不利状态和最不利点？ 5 绘制水压图有哪些方法和步骤？并在图中说明以下项目：循环水泵扬程和水泵进出口压力；静压线；恒压点；给水管压降、回水管压降；如何连接到水网？ 7 某工厂热水管道平面图如图16所示。每个用户（E、F、D车间）计算热负荷

10.9@> 和阀门在图中标出。供回水温度130℃/70℃，每60米安装方形补偿器，锅炉房内系统压损4米水柱，用户内系统压损5米的水柱，每个用户的建筑高度为8米。热网循环水泵扬程为45米水柱。尝试进行水力计算并绘制水压图。图168 室外热管网设计需要掌握哪些技术资料？ 9 画水压图时，如何理解热水供暖系统不超压、空空、汽化？ 10 如何确定循环水泵的工作参数？ 11 热水管网中恒压点的作用是什么？第九章热水供暖系统的水力条件 1 什么是热水管网的水力稳定性？ 2 什么是相干失调？不对称？不一致？ 3 网络电阻数是什么意思？哪些因素会影响电阻的数量？ 4 在并联和串联管道系统中，阻力数的计算方法？ 5

17、画出水泵的特性曲线和热水管网中的管道特性曲线？ 6 如何提高热水管网的水力稳定性？ 7 如何诊断系统泄漏？ 8 如何诊断系统阻塞？水位线应该如何变化？ 9. 一个热水管网有三个用户，如图17。当三个阀门A、B、C全开时，每个用户的流量为：100m3/h，求：(1）C阀开启，A阀和B阀关闭，用户3的水流量；( 2）B阀和C阀打开，A阀关闭，用户2、用户3的水流量水流量；（3） 定性绘制当阀门 B 关闭，阀门 A 和阀门 C 打开（假设循环水泵场保持不变）。图 17 第 10 章热水加热系统的加热调节？初始调整方法 3 什么是运行调整？3 什么是最优调整？4 什么是间歇性

18、调整？它与间歇加热有何不同？ 6 沉阳某建筑冬季需要供暖以保持室温 18. 其室外计算tw=20C，尝试按以下条件绘制调整曲线： 采用M-132型散热器设计供回水温度至为 95C/70C；设计供回水温度110C/70C；设计供回水温度为130C/70C，但建筑用户处的混水装置将供水温度降至95C。第11章蒸汽加热系统1室外蒸汽管网水力计算基本公式2冷凝水回收系统的分类和特点？ 3 二次蒸汽的来源？ 3 室外蒸汽管网水力计算的方法和步骤？ 4 两相流的几种流动形式？ 5 参照冷凝水回收系统示意图，分析冷凝水管道各段水力工况及相应的水力计算方法和计算特点？ 6 如图18所示，全压冷凝水回收管，

19、液体是苏打水混合物。每个用户的疏水阀前的压力为3.5（绝对压力），通过疏水阀的压差为1.5（kg/cm2），当地阻力当量长度比=0.6（平均值），试求各管段的直径。图187尝试分析图19所示凝液回收系统各管段的作用压力。图198和图20为全压冷凝水回收管道，流体为蒸汽和水的混合状态，每个用户蒸汽疏水阀前的压力为3.5（绝对压力），通过蒸汽的压力差疏水阀为150kPa采暖系统设计，局部阻力等效长度比=0.6（平均值），求各管段的管径。 图20 第十二章 供热管的敷设与保温 1 敷设方法有哪些室外采暖管的铺设方式？如何确定采暖管道的铺设方式？目的是什么？什么是常用绝缘层的结构？管道保温层的确定原则是什么

20、? 3 铺设管道时如何考虑排汽排水？ 4 室外架空蒸汽管道，管道规格为1593（外径和壁厚），蒸汽温度175C，室外空气温度tw=20C，风速2m/s。保温使用95mm厚的泡沫混凝土砖（=0.137kcal/mhC），保护层使用10mm厚的石棉水泥（=0.3kcal/mhC）。试确定：1）保温管的散热损失。 2）如果管道不保温，散热损失是多少？ 5 试求每米d外的热损失=273mm热水供应管道和回水管道。供回水温度为150/70C。两根管子埋入土中，深度为 h=1.8m。管中心距b=520mm。埋土温度为t 0 =2℃。管道保温材料=0.1kcal/mhC。热水管保温层厚度为1=70mm，

21、回水管保温层厚度为2=40mm。土壤=1.5kcal/mhC。 6 如上题所述，管道铺设在无法通行的沟渠中。沟槽的尺寸如图 21 所示。设 w = ng0 = 10kcal/C，沟槽壁 = 0.75kcal/mhC。找出管道中的热损失。第十三章加热管附件和支架的受力分析 1 补偿器的种类有哪些？如何选择？ 2 加热管固定支架承受什么力？ 3 热管主动支架的间距如何确定？ 4 固定支架和活动支架的作用是什么？如果在同一个机架上铺设多根不同直径的管道，它们之间的距离是多少？ 5 应根据什么原则确定活动支架可能的最大间距（允许间距）？ 6 套管式补偿器和方形补偿器如何实现对管道热伸长的补偿？ 7 固定支架上产生水平推力通常采用哪些方面？ 8 在计算供热管道的强度时，应考虑负载引起的应力的哪些方面？ 9 集中供热节能项目的经济评价方法是什么？ 10 请分析一下方形补偿器的变形和L型固定支架的受力？ 11 供热管道计算中的许用应力如何确定？ 12 供热工程技术经济分析的目的是什么？ 13集中供热系统方案选择的原则是什么？
