一种智能热水分配多用户太阳能热水系统技术公开(组图)

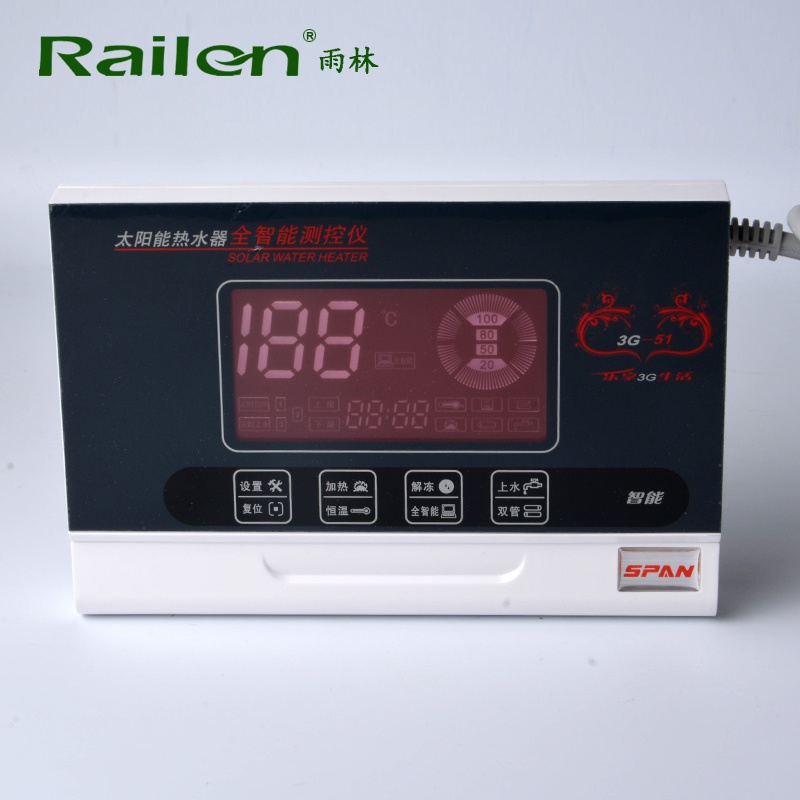

本发明专利技术公开了一种智能热水分配多用户太阳能热水系统，包括太阳能集热器、水箱、用户用水终端、连接水箱的热水输出管和各用户用水终端，a有冷水进水管，每个用户用水终端前安装第一个智能控制器，太阳能集热器进水端安装一个水位和水温传感器，第二个智能控制器安装在水箱中。处理器、流量传感器、电磁阀、温度传感器、显示屏、键盘和通讯接口，微处理器与智能控制器的其他部件相连接，所有智能控制器通过通讯接口进行通讯。本发明专利技术系统显着提高了太阳能的利用效率，降低了能源消耗，最大程度满足了用户群中大部分用户的太阳能热水基本消耗；系统操作难度大，应用范围明显提升。

下载所有详细的技术数据

【技术实现步骤总结】

该专利技术涉及一种太阳能热水系统太阳能热水器控制器的连接，特别是一种智能热水分配多用户太阳能热水系统。

技术介绍

人类消耗的能量与日俱增。这些能源大多来自燃烧化石燃料，不仅会导致化石燃料提前枯竭，使人类陷入能源危机，还会排放二氧化碳等温室气体，使温室效果越来越明显，带来严重的后果。如病虫害增加、海平面上升、气候异常、海洋风暴增加、土地干旱、荒漠化面积增加、粮食减产等危及生存的人类。节能减排、使用清洁能源不仅是节油问题，也是关系到人类生活的关键问题。太阳能热水器是清洁能源太阳能应用中最简单、最受欢迎的形式。太阳能热水器是一种利用太阳能加热水的设备。是一种环保、安全、节能、卫生的新型热水器。每平方米太阳能集热器每正常日照日可产生相当于2.5度电的热量，每年可节约标准煤约250公斤，减少二氧化碳排放700多公斤。太阳能热水器的广泛使用，可以在节约燃料的同时改善地球的污染，越来越受到人们的重视。目前，常见的太阳能热水系统有户用式和集中式两种。分户型是指每户形成一个独立的系统，互不影响，不存在户间流量分配问题和复杂的控制问题，但由于户间热水使用不均衡，太阳能集热设施不能充分利用，太阳能利用率不高，系统管道多，实施难度大，建设成本较高，如图1所示。集中指集中集热集中供热，系统集成度高，管线简单，能源利用率高，但成本计算复杂。或者使用固定热水使用费无限量供水也会造成能源浪费，或者部分用户可能无法使用热水。

技术实现思路

本专利技术的目的是提供一种智能热水分配多用户太阳能热水系统，提高能源利用效率，降低能源消耗，能满足用户群中大部分用户的热水供应最大程度，并具有灵活的供水方式，用户可根据实际需要设置热水用量。该专利技术的技术方案是智能热水分配多用户太阳能热水系统，包括太阳能集热器、与太阳能集热器连接的水箱、多个用户用水终端、水箱之间的连接以及各用户用水终端。热水输出管和冷水输入管，第一智能控制器安装在每个用户的出水终端前，第二智能控制器安装在太阳能集热器的进水端，水箱安装顶部有水位传感器，第一智能控制器和第二智能控制器各包括微处理器、流量传感器、电磁阀、温度传感器、显示屏、键盘和通讯接口，流量传感器、电磁阀、温度传感器、显示屏和通讯接口与微处理器通讯，第一智能控制器、第一智能控制器和第二智能控制器、太阳能集热器和水箱通过通讯接口通讯；通信接口的总线可以扩展连接多个第一智能控制器和第二智能控制器，通过不同的软件实现各种功能。该专利技术的进一步技术方案之一是智能热水分配多用户太阳能热水系统，包括太阳能集热器、连接太阳能集热器的水箱、多个用户用水终端、连接的水箱给每个用户一个出水端的热水输出管和一个冷水输入管，一个第一智能控制器安装在每个用户的上水端前面，第二个智能控制器安装在太阳能集热器的进水端，所以水箱装有水位传感器，第一智能控制器和第二智能控制器包括微处理器、流量传感器、电磁阀、温度传感器、显示屏、键盘和通讯接口，流量传感器、电磁阀、温度传感器、显示屏及通讯接口与微处理器通讯，通讯第一智能控制器、第一智能控制器和第二智能控制器、太阳能集热器和水箱之间的接口通信；通信接口的总线可以扩展连接多个第一智能控制器和第二智能控制器，通过不同的软件实现各种功能。第一个智能控制器的流量传感器监测每个用户用水终端的流量。热水流量，当热水流量达到预设值时，第一台智能控制器控制电磁阀关闭，停止供水。

该专利技术的第二个进一步的技术方案是智能热水分配多用户太阳能热水系统，它包括一个太阳能集热器、一个与太阳能集热器相连的水箱、多个用户用水终端和一个连接水箱。每个用户用水终端的热水输出管和冷水输入管，每个用户用水终端前安装第一智能控制器，太阳能集热器进水端安装第二智能控制器。水箱装有水位传感器，第一智能控制器和第二智能控制器各包括微处理器、流量传感器、电磁阀、温度传感器、显示屏、键盘和通讯接口，流量传感器、电磁阀、温度传感器、显示屏和通讯接口与微处理器通讯，第一智能控制器、第一智能控制器和第二智能控制器、太阳能集热器和水箱通过通讯接口通讯；通信接口的总线可以扩展连接多个第一智能控制器和第二智能控制器，通过不同的软件实现各种功能。第一智能控制器的流量传感器监控每个用户温度传感器为每个用户监测水终端的热水温度，当使用的热水热量达到预设值时，第一智能控制器控制电磁阀接近停止供水。该专利技术更详细的技术方案是智能热水分配多用户太阳能热水系统，包括太阳能集热器、与太阳能集热器连接的水箱、多个用户用水终端、连接水箱和每个用户的水。终端的热水输出管和冷水输入管，每个用户的出水终端前安装第一智能控制器，太阳能集热器进水端安装第二智能控制器太阳能热水器控制器的连接，水箱上装有水位传感器，第一智能控制器和第二智能控制器各包括微处理器、流量传感器、电磁阀、温度传感器、显示屏、键盘和通讯接口，流量传感器、电磁阀、温度传感器、显示屏和通讯接口与微处理器通讯，通讯接口用于第一智能控制器、第一智能控制器和第二智能控制器、太阳能集热器、和水箱。通讯接口的总线可以扩展连接多个第一智能控制器和第二智能控制器，通过不同的软件实现多种功能；第一个智能控制器的流量传感器监测每个用户的用水终端的热量。水流量，当热水流量达到预设值时，第一智能控制器控制电磁阀关闭停止供水；第一智能控制器的流量传感器监测每个用户用水终端的热水热量，温度传感器监测每个用户用水终端的热水温度，当使用的热水热量达到预设值时，第一智能控制器控制电磁阀关闭停止供水；第二个智能控制器检测冷水进水量，第一个智能控制器检测每个用户用水终端的热水消耗量，计算出每户用水量和需缴纳的水费，并与计费通信自来水公司系统计算每户需缴纳的费用 直接计入自来水账单；用户通过第一智能控制器选择限水方式和指定的热水目标值；温度传感器监测水箱内热水的温度，并通过通讯接口显示在显示屏上；显示屏上显示耗水量和可用水量；水箱内辅助安装电加热器，当太阳能不能满足需要时，电加热器利用低谷电将水箱中的水加热到预设温度。

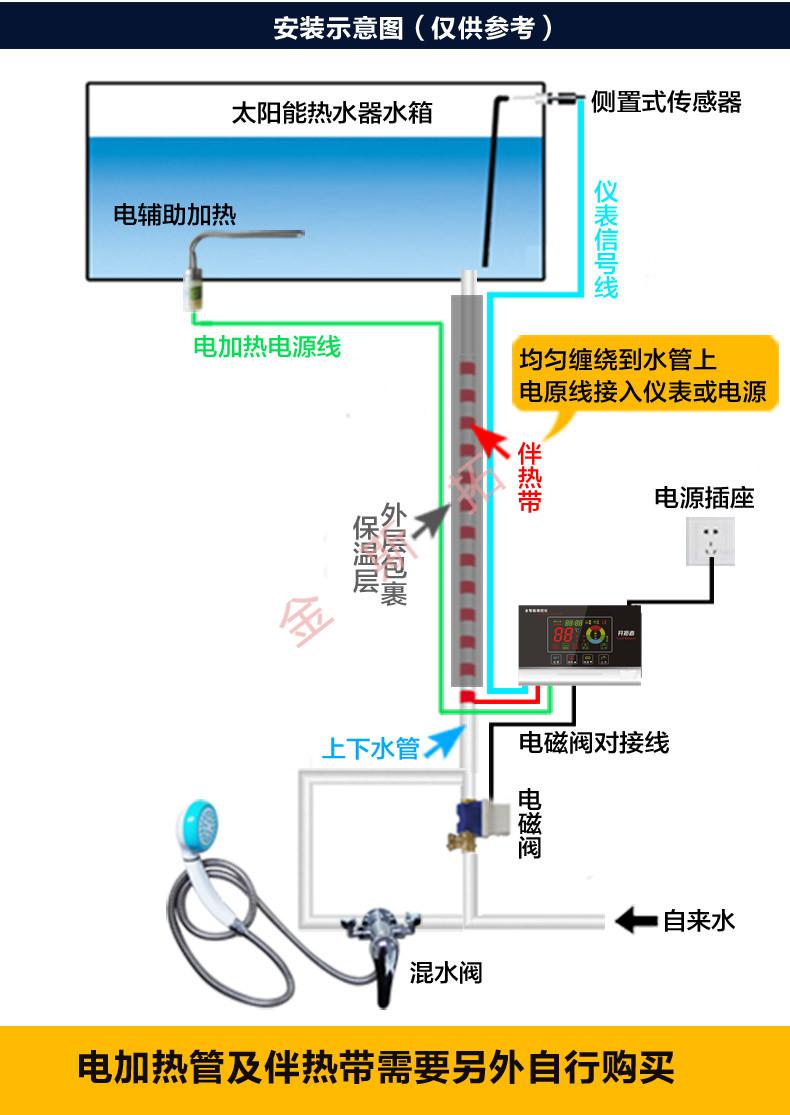

专利技术的优势在于，专利技术提供了一种经济、可靠、灵活的智能热水分配多用户太阳能热水系统，显着提高了太阳能的利用效率，降低了能源消耗，并能最大限度地提高可满足用户群中大部分用户的太阳能热水基本消耗；用户可根据实际需要设置系统的热水使用方式和使用量，降低了系统运行难度，应用范围显着提升。附图说明下面结合附图和实施例对本专利技术作进一步说明。如图。附图说明图1是现有技术的家用太阳能系统的结构示意图；如图。图2为本专利技术的系统结构示意图；如图。三是专利技术的控制装置。图4是专利技术的系统示意图。 1是太阳能集热器； 2是水箱； 3是用户用水终端； 4是热水输出管； 5是冷水输入管； 6是第一智能控制器； 7是第二智能控制器。一种智能的具体实施方式实施例

【技术保护点】

一种智能热水分配的多用户太阳能热水系统，包括太阳能集热器（１）、水箱（２））、多用户供水终端（３）、热水输出管（４），冷水输入管）连接水箱（２）和各用户用水端（３）（５）），其特征在于：每个用户用水终端（３）配备第一台智能控制器（６），太阳能集热器（１）进水口配备第二台智能控制器（７），水箱（２）装有水位传感器，第一智能控制器（６）和第二智能控制器）装置（７）都包括微处理器，流量传感器，电磁阀，温度传感器、显示屏、键盘及通讯接口表示流量传感器、电磁阀、温度传感器、显示屏及通讯接口与微处理器相连，首创智能控制器(６）,第一智能控制器（６）和第二智能控制器（７），太阳能集热器（１）与水箱（２）之间的通信）通过通信接口进行。

【技术特点总结】

【专利技术属性】

技术研发人员：陈永年、卢建峰、姜宏、

申请人（专利权）：苏州百木自动化科技有限公司，

类型：发明

国家省市：32[中国|江苏]
