QBY漆膜涂层摆杆硬度计硬度计涂层硬度计设备

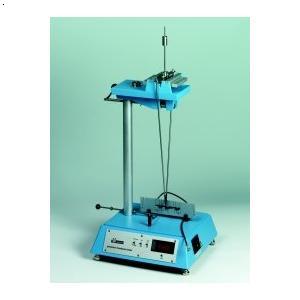

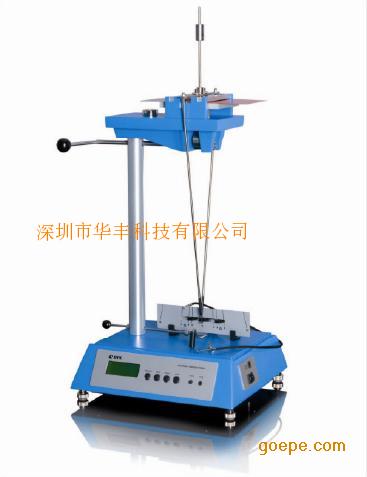

QBY漆膜涂层摆式硬度计

一、QBY漆膜涂层摆式硬度计设备概述：

摆锤式硬度计是实验室测量漆膜涂层硬度的常规仪器。其工作原理是：摆锤以一定周期摆动，其支点接触的涂层表面越软，摆锤的摆动衰减越快；否则，衰减越慢。由于各种摆杆的结构、重量、尺寸、摆动周期和摆动幅度的不同，以及摆杆与涂层相互作用下复杂的弹性和粘弹性变化，各种摆杆的测量结果无法准确测量。已确立的。有效的转换关系。因此，在各个产品标准中测量涂层摆锤的硬度时，都表示只使用一种摆锤。

二、QBY漆膜涂层摆式硬度计技术参数：

1、电源：AC220V 50Hz或60Hz

2、适用摆类型：Konig摆和Persoz摆

3、尺寸：380×300×700mm（长×宽×高）

4、主机重量：kg

三、QBY漆膜涂层摆式硬度计技术指标：

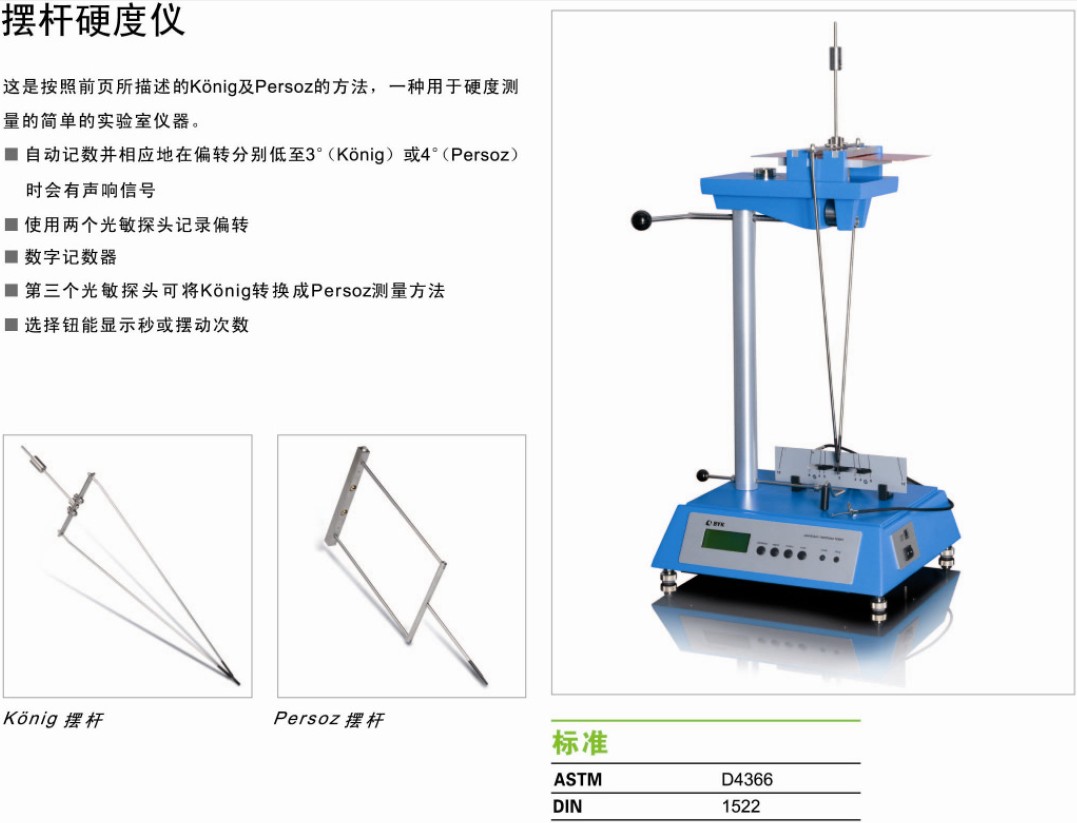

Konig 防倾杆具有三角形框架形状，Persoz 防倾杆具有方形框架形状。两种摆杆的主要技术指标如下表所示：

摆杆型号：Konig pendulum Persoz pendulum

起止摆角：6°～3°12°～4°

摆动周期：1.4sec1sec

摆杆质量：200g500g

钢球直径：5mm8mm

平板玻璃摆动时间：250±10sec≥420sec

平板玻璃摆动次数：172～185≥420

注意：Persoz 平板玻璃的摆动时间 ISO 1522 标准为 430±10 秒。

四、QBY漆膜涂层摆式硬度计行业标准：

摆锤式硬度计按照国家标准GB/T 1730-2007中的A法设计制造。国标A法等效于国际标准ISO 1522-1998《油漆和清漆-摆杆阻尼试验》。对应的美国材料与试验学会标准为ASTM D4366-95。BY-I摆杆硬度计适用于柯尼格摆（Kenig pendulum，简称K摆）和佩尔索摆（Persoz pendulum，简称P摆），因此仪器有摆式硬度计（带K摆）、摆式硬度计（带P摆）和摆式硬度计（带K摆和P摆），订货时请确认。

在大多数情况下，Konig 摆的测量时间接近 Persoz 摆测量时间的一半。由此看来，可以认为Persoz摆的分辨率优于Konig摆；涂层表面容易打滑，影响实际测量精度。一般认为，Konig 摆适用于较硬涂层的测定，而 Persoz 摆适用于较软涂层的测量。

摆锤式硬度计用于化工原料的检测过程。用户在使用前应建立相应的安全和健康保护措施，并根据相关安全规定确定规章制度。与化学原料接触有关的安全问题应由用户自行确定，不在本手册范围内。

五、QBY漆膜涂层摆式硬度计首次安装：

(1）将仪器放在稳定、牢固的工作台上。取下有机玻璃盖板并调平仪器。如果使用 Konig 摆杆，首先将摆杆向右转动；如果使用 Persoz 摇杆，首先将摇摆杆开关向左转动。

(2）降低样品台并放置平板玻璃板（提供）。取下要使用的摆锤并用干净的软布清洁摆锤的球触点。将摆锤放在摆锤上对齐控制台上带有销钉的孔并定位摆锤（摆锤上带有“Konig”或“Persoz”标记的一侧朝前）。

(3）尺零位检查：抬高放样台夹住平板玻璃（摆杆会相应升高涂层硬度测试方法，球面接触平板玻璃），检查摆杆摇摆静止后尾部是否在秤的零位。如果不是，将秤调到零位（出厂前已经调好）。

(4）摆杆定位到起始位置后，检查摆杆尾部是否在刻度的6°（或12°）位置（出厂前已调好） )。

(5）完成以上检查后，取下平板玻璃，装上有机玻璃盖板，连接仪器与控制箱之间的信号线，打开控制箱电源。仪器安装完成，现在可以使用仪器了。

六、QBY漆膜涂层摆式硬度计操作说明：

(1）仪表控制箱用于摆杆的摆动计数控制。“选择”按钮用于设置摆杆类型，必须与选择的摆杆保持一致。如果"选择“Konig pendulum”，仪器左侧 侧面光电计数器有效（标尺3°位置）；如果选择“Persoz pendulum”，仪器右侧光电计数器有效（4°位置）的统治者）。

(2）“开始”按钮用于启动仪器以准备计数并清除之前的显示。

(3）计数结束后，仪器控制箱会发出蜂鸣声，并冻结帧显示摆动次数（osc）和摆动秒数（sec）。两个结果显示出来。

七、QBY漆膜涂层摆杆硬度试验预检检验：

(1）取下有机玻璃盖右侧的操作孔盖，清洁摆杆的球触点，将摆杆放在定位销上，放入平板玻璃片，然后重新盖上操作孔盖。

(2）确认仪器水平气泡处于水平位置，打开仪器控制箱电源。

(3）抬高放样台夹住平板玻璃（摆杆的球触头与平板玻璃片接触），用摆杆慢慢将摆杆移到初始位置摆动位置（标尺的6°或12°位置），使用摆杆定位/释放器定位摆杆，并确认摆杆的尾部在标尺的相应位置。

(4）按下仪器控制箱的“开始”按钮，用摆杆定位/释放器松开摆杆，让摆杆在平板玻璃上来回摆动。确认仪表控制箱摆动到指定端位置停止计数并发出蜂鸣声提示（标尺3°或4°位置）；确认使用柯尼格摆锤摆动次数在172~185之间，摆动次数使用 Persoz 摆大于或等于 420。

(6）完成以上检查后，取出平板玻璃板，即可进行测试操作。如果以上检查有差异，必须重新校准仪器。

八、QBY漆膜涂层摆式硬度计测试操作：

(1）通常整个测试应在实验室温湿度条件下进行（温度23±2℃，相对湿度50±5%）。

(2）取下有机玻璃盖右侧的操作孔盖，清洁样品台。

(3）清洁摆杆的球触点并将摆杆放在定位销上。

(4）放入测试板（如果测试板很薄，可以在下面放一块平板玻璃）。

(5）固定操作孔盖。

(6）提升样品放置台夹住测试样品，将摆锤移动到相应的起始位置并定位。

(7）先按仪表控制箱“开始”键，再松开摆锤。

(8）仪器控制箱蜂鸣表示测试结束，记录显示的摆动次数和摆动时间。

(9）放下样品放置台，取下操作孔盖，取出测试样品，完成测试。

(10）测试完成后，请及时盖好操作孔盖，减少灰尘进入。

九、QBY漆膜涂层摆式硬度计注意事项：

(1）及时清理摆杆的球触头，如果球触头生锈，必须更换新球头并重新校准仪器。

(2）将摇杆放在控制台上，标记面朝前。

(3）放置 Konig 杆时，先将摆杆向右转；放置 Persoz 杆时，先将摆杆向左转。

(4）如果摆锤定位/释放器的定位按钮不能自锁，先按下释放按钮，逆时针旋转，使释放按钮弹出，再按下定位按钮自锁。 -锁。

(5）测试操作时，先按下仪器控制箱的“启动”按钮涂层硬度测试方法，再松开摆杆。

(6）测试必须在有机玻璃盖就位的情况下进行。

(7）摆杆零位的微小误差可以通过微调4个调平脚进行校准(在不影响调平气泡精度的前提下)进行适当调整。
