比新内窥镜捕获的单元格的3D图像

研究人员开发了一种新的自我校准内窥镜，产生小于单个电池的物体的3D图像。

研究人员开发了一种新的自我校准内窥镜，产生小于单个电池的物体的3D图像。没有镜头或任何光学，电气或机械部件，内窥镜尖端瞄准200微米，围绕少数人毛扭曲在一起。

作为活性组织内部成像特征的微创工具，极薄的内窥镜可以实现各种研究和医疗应用。该研究将在光学+激光科学（FIO + LS）会议上的前沿，于9月15日至19日在华盛顿举行的美国，美国，美国，美国。

根据Juergen W.Czarske，Tu Dresden，德国，德国和领导作者的主任和C4教授：“无透镜光纤内窥镜大约是针的尺寸，使其具有微创接入和高对比度成像以及抗弯曲或扭曲纤维的扭曲的刺激。”内窥镜可能对Optimetics特别有用 - 使用光刺激细胞活性的研究方法。它还可以证明在医疗程序和技术检查期间监测细胞和组织。

自我校准系统

传统的内窥镜使用相机和灯以捕获体内的图像。近年来，研究人员开发了通过光纤捕获图像的替代方式，消除了对庞大相机和其他笨重组件的需求，允许显着较薄的内窥镜。然而，尽管他们承诺，这些技术遭受了不可能耐受温度波动或弯曲和扭曲纤维的限制。

使这些技术实用的主要障碍是它们需要复杂的校准过程，在许多情况下，在光纤收集图像时。为了解决这个问题，研究人员加入了一块薄玻璃板，仅为150微米，到相干纤维束的尖端，一种常用于内窥镜检查应用的光纤。实验中使用的相干纤维束宽约350微米，由10,000个核心组成。

当中央纤维芯被照明时，它将束反射回光纤束时，并用作虚拟导向星，用于测量光线被传输的方式，称为光学传递函数。光学传递函数提供了重要数据，系统用来旋律自动校准。

保持焦点的观点

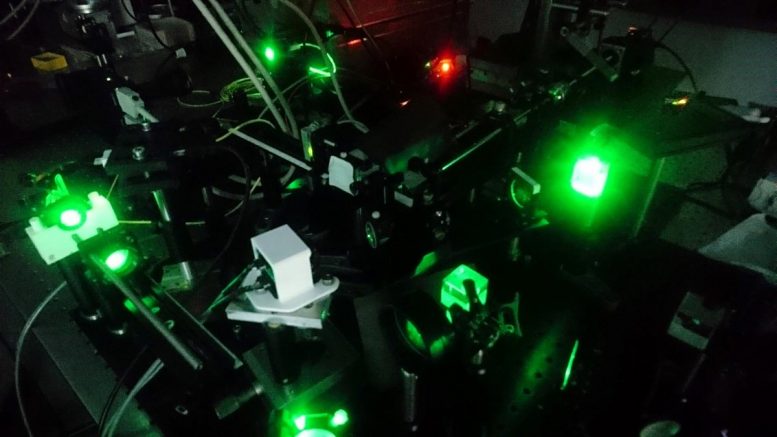

新设置的关键组件是空间光调制器，用于操纵光的方向并使远程聚焦能够实现。空间光调制器将光学传递函数和图像补偿到光纤束上。来自光纤束的后反射光在相机上捕获并用参考波叠置以测量光的相位。

虚拟导向星的位置决定了仪器的焦点，最小的聚焦直径大约一微米。研究人员使用自适应镜头和2D电流计镜，将焦点移位并使在不同的深度处能够扫描。

展示3D成像

该团队通过使用它在140微米厚的盖板下使用它来通过使用它来通过使用它来通过将3D样本进行成像。扫描图像平面在13个步骤中超过400微米，图像速率为每秒4个周期，该器件成功成熟在3D样本的顶部和底部的粒子。然而，随着电流计镜子的角度增加，它的焦点变得恶化。研究人员建议未来的工作可以解决这个限制。另外，使用具有更高帧速率的电流计扫描仪可以允许更快的图像采集。

“新颖的方法使实时校准和成像具有最小的侵入性，对于原位3D成像，基于实验室的机械电池操纵，体内光学的深层组织以及钥匙孔技术检查，具有重要的校准和成像。 “Czarske说。

###

“用无透镜全息内窥镜检查采用相干纤维捆绑的快速3D成像”，由Juergen W. Czarske，Elias Scharf和Robert Kuschmierz，将于2019年9月16日星期一，于2019年9月16日星期一，于11:15在华盛顿万豪酒店6号Park Hotel在华盛顿特区，DC
