电线计算功率的公式，怎么按照功率计算电缆直径?

电线计算功率的公式

怎么按照功率计算电缆直径?1.5平方 铜芯6.8 千瓦2.5平方 铜芯9.1 千瓦4 平方 铜芯12 千瓦6 平方 铜芯15.7 千瓦10 平方 铜芯21.4 千瓦16 平方 铜芯30 千瓦25 平方 铜芯39.4 千瓦35 平方 铜芯48.5 千瓦50 平方 铜芯61.4 千瓦70 平方 铜芯75.7 千瓦95 平方 铜芯92.8 千瓦120平方 铜芯107.1千瓦电功率的计算公式电功率的计算公式输电功率公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。这是因为电动机在运转时会产生“反电动势”。例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。因此功率是81＝8（瓦）。另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。还拿上面的例子来说，电动机发热的功率是112＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。

电线带多大功率的计算公式

功率的计算公式是：单相P＝UI＊功率因数。

由电线平方数对应计算电线的安全载流量。

方法1：参照电线安全载流量的对照表来直接可以看到：电线平方数～电线使用条件（温度，套管e69da5e887aae79fa5e98376635）～电线安全载流量。

方法2，电线安全载流量估算方法。

估算公式：

（1）10平方以下，每平方5个电流。

（2）16平方每平方5个电流。25平方每平方4个电流，35平方每平方3个电流。

3）铜线升级算。

（4）穿管情况，安全载流量×0．8，非正常温度（一般以25度为准），安全载流量×0．9。

家庭电路中常用的导线截面面积由：1²－1．5²－2．5²－4²－6²－10²－16²－25²－35²。上面的估算公式是以铝线为基准而言的，铜线计算自动升一级。

例如：4²铝线＝4×5＝20A，但是4²铜线～6²铝线＝6×5＝30A。如果4²铜线＋穿管敷设，安全载流量＝30×0．8＝24A，如果环境温度在40度，则安全载流量＝24×0．9＝21．6A。

通过以上两个方法知道了安全载流量，就可以由公式：P＝UI来计算电线所能带动的功率了。

例如：6²铜线计算安全功率。

由以上可知：6²铜线～10²铝线，安全载流量＝10×5＝50A，当然也可以查安全载流量表格。

6²铜线安全带动功率：P＝UI＝220×50＝11000W。

扩展资料

电机功率与配线直径计算

首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P＝1．732IUcosφ。

由三相电路功率公式可推出：

线电流公式：I＝P／1．732Ucosφ

式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：

I＝P／1．732Ucosφ＝100000／1．732＊380＊0．8＝100000／526．53＝190A。

已知功率，电压怎么计算需要多少平方的电线的公式

铜芯电线的载来流量没有计算公式，根据电流大小选择铝芯、铜芯的截面积，有经验数据供你选择参考：

对于1.5、2.5、4、6、10mm2的导源线可将其截面积数乘以5倍就是其允许载流量百（安培）。

对于16、25mm2的导线可将度其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

以上数值问是铝线的，铜线答的按大一级算，例如10平方的铜线按16平方的铝线计算

多大的功率用多大的电线怎么算的?

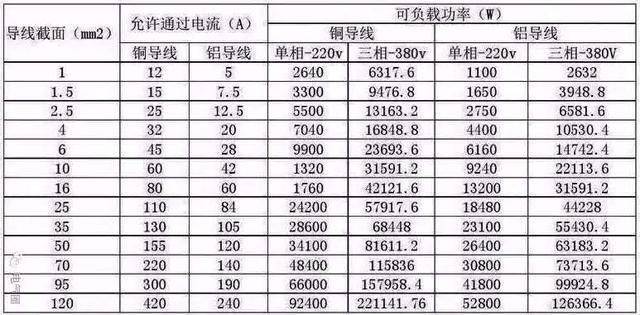

常用电线功率对照表：多大的电线，能承受多大的功率，一目了然

怎么计算电线的承载瓦数和功率

首先要指出的是，承载功率，功率的单位就是瓦，你说的承载瓦数和功率应该是一个东西。根据电流算就行了，电流都是有规定的。计算方式如下：

单相电流计算公式：I=P÷(U×cosΦ)

P-功率(W)；U-电压(220V)；cosΦ-功率因素(0.8)；I-相线电流(A)

三相电流计算公式：I=P÷(U×1.732×cosΦ)

P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.8)；I-相线电流(A)

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

扩展资料：

电线电缆由导体、绝缘层、屏蔽层和保护层四部分组成。

1 导体

导体是电线电缆的导电部分，用来输送电能，是电线电缆的主要部分。

2 绝缘层

绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离，保证电能输送，是电线电缆结构中不可缺少的组成部分。

3 屏蔽层

15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。

4 保护层

保护层的作用是保护电线电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

电线电缆产品主要分为五大类：

1、裸电线及裸导体制品

本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞7a686964616fe58685e5aeb9361合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆

本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆输电功率公式，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套

电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安培至几千安培）、电压高（220V至500kV及以上）。

3、电气装备用电线电缆

该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤（简略介绍）

随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线（绕组线）

主要用于各种电机、仪器仪表等。

参考资料：百度百科-电线

怎么计算电线承载功率

电(线)缆工作电流计算公式：

单相电流计算公式

I=P÷(U×cosΦ)

P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)

三相电流计算公式

I=P÷(U×1.732×cosΦ)

P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：

十下五（十以下乘以五）

百上二（百以上乘以二e799bee5baa6e79fa5e98193e58685e5aeb9365）

二五三五四三界（二五乘以四,三五乘以三）

七零九五两倍半（七零和九五线都乘以二点五）

穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）

铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算） 。裸线加一半（在原已算好的安全电流数基础上再加一半）

怎么计算电线的承载瓦数和功率、电线计算功率的公式，就介绍到这里啦！感谢大家的阅读！希望能够对大家有所帮助！
