采暖系统热网采暖系统的组成与类别及计算相关计算的问题

【摘要】本文分析了供热系统的组成和类别，介绍了供热系统的工作方法，并讨论了供热系统水力计算相关的计算问题。结论提示性地指出了各类住宅建筑供暖系统的优缺点。

【关键词】加热；散热器;低温地板辐射采暖；相同的程序系统；不同的路径系统；热量计量

简介

时代在发展，社会在进步。我们现在接触的现代民用住宅大部分都配备了空调和供暖系统。北部的建筑大多是供暖的建筑。北方住宅广泛采用住宅建筑供暖，供暖系统形式多样；能源也不同。一些设计方法与以前的不同；新技术也在矿山形式上得到应用和推广，如：低温地板辐射采暖、电热膜辐射采暖等。新技术的出现提高了人们在采暖房的舒适度，不仅达到了达到节能目的的同时也达到了提高效率的目的。供暖系统的形式很多，各种形式的应用范围和适用条件也不同。对于民用住宅的供暖系统，供暖方式比较简单。下面我将对目前广泛使用的住宅供暖系统做一个简单的介绍和分析。

1。供暖系统的类型

1.1供暖系统分区

按加热系统的工作介质形式分为热介质、高温高压蒸汽、低温低压蒸汽、高温热水、低温热水。其中，低温热水更适合民用住宅；高温热采暖适用于公共建筑供暖；蒸汽适用于加热工业厂房。现在随着城市的发展地板辐射采暖管道，城市的热水供应温度趋于低温大流量。这样的加热介质有利于实现更高的室内舒适度。

按热源分：区域锅炉房供暖、火电厂余热供暖、工厂余热供暖、市政热网供热等。目前大城市的热源主要集中在两个方面：余热供暖来自火力发电厂和市政热网供热。热电厂的供热主要受条件限制，必须在电厂附近，而市政热网不受此要求限制。只要是市政热网管道覆盖的区域都可以供暖。区域锅炉房不符合现代城市的发展和环保要求，已逐步淘汰。工厂余热利用限制较多，设计只能根据实际情况考虑。

根据用户室内采暖方式的不同分为：散热器采暖系统、低温地板辐射采暖系统（简称地热）和其他形式的采暖系统。由于住宅建筑的采暖方式主要是散热器和地热，其他采暖方式在本文讨论范围内不再赘述。散热加热方式是一种传统的加热方式。由于目前分户和节能的要求，主要采暖立管安装在室外公用管井内。暖气片采暖用于住宅建筑时，主要分为以下几种形式：单管卧式串联系统、单管三通跨管卧式串联系统、室温调节阀双管系统等。由于单管卧式串联系统不符合住宅节能控制的要求，现在已不用于住宅供暖系统，而仅用于单个大房间或网络。

按户控分：无户控和户控。现在国家已经要求所有供暖系统都要考虑到户控，而户控系统在民用建筑中已经很少使用了。说到家庭控制，就需要解释一下家庭热量表，它是一种可以根据用户的实际使用情况，测量每个家庭使用热量的设备。现在国家提倡节能，热量表的安装和使用也逐渐普及。

1.2 住宅建筑的供暖系统

住宅室内采暖主要分为散热器采暖和地热采暖。

1.2.1个散热器供暖系统

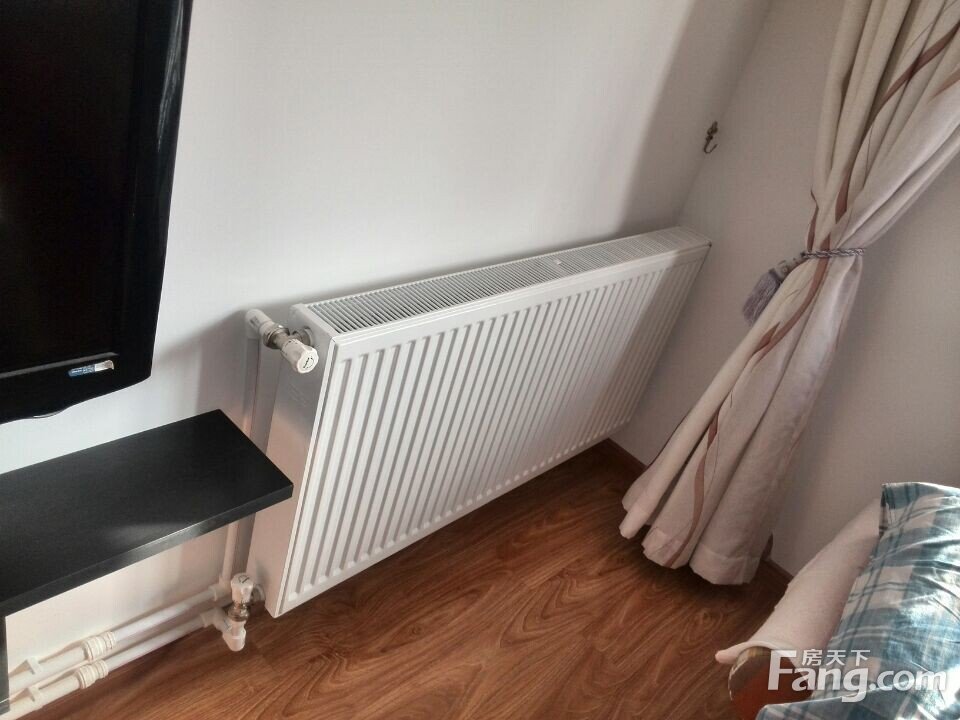

散热器采暖系统早年由当时的苏联工程师带入中国。它在中国已经发展了很长时间。早期，散热器供暖用于建筑供暖。目前住宅散热器采暖系统主要分为单管式和双管式两种。所谓单管系统主要是指三通调节阀（三通温控阀）和跨接管的卧式串联供暖系统。本系统通过三通阀调节通过散热器的热水流量，改变单管设置散热器的散热，从而达到调节室内温度的目的。双管散热器采暖系统是室内供暖供回水管分别进入每个房间，每个散热器的供、回水管与其相连。散热器支管上的电动调节阀与室内温度探头互锁。通过控制流过每组散热器的水量来达到控制室温的目的。

单管和双管加热形式所涉及的计算方法也不同。对于双管系统，每组散热器的供回水温度相同。当温差与室内温度相同时，各片的散热量基本固定，所以这种方法计算简单。单管水平跨越系统的计算比较复杂。一般有两种常用的计算方式：等温降法和不等温降法。等温降是指假设每组散热器散热造成的水温降相同，在进水温度和出水是固定的。但由于该方法未考虑各组散热器实际散热所需的水温差异，因此在该计算方法的假设不准确时，计算结果与实际情况存在较大差异。 ，所以没有被广泛使用。另一种是不等温降法，它是考虑在给回水温度固定的情况下，各组散热器引起的水温变化不同，各散热器与系统水温降不同而计算出来的。可以获得体积。散热器的散热。这种设计计算非常接近散热器的实际工作情况，因此这种计算方法被广泛使用。

1.2.2低温地板辐射采暖系统

地热供暖系统兴起较晚，以其舒适、节能、美观等特点深受用户欢迎，近年来发展迅速。其主要工作原理是用小口径塑料管按一定间距要求铺设在具有蓄热功能的“豆石混凝土”地表层中。当加热介质流过塑料时，蓄热层被缓慢加热，最后热量从地面缓慢释放到室内。因为在使用时热量从底部散发到人体和房间，这是对人体最舒适的取暖方式。由于不需要对人员活动区上方的空气进行过多的加热，所以地热能的能耗比用散热器采暖整个房间更节能。此外，地热地暖安装后不会像地下散热器那样影响室内布局，因此从审美角度上也很受大众欢迎。在平面图中，地热盘管按房间划分成环，地热水集水器在每个回路的支路连接处装有自动恒温控制阀地板辐射采暖管道，根据每个回路的温控器控制水量。室内房间，以满足室内温度升高/降低的需要。 .

2。住宅供暖系统主管

采暖主管的作用是将热网提供的热介质通过主管和主立管输送到各户。管道井内主立管的铺设方式有两种：不同方案的双立管和相同方案的三立管。三立管同程包括两种情况：供水主管同程，回水主管同程。

当供暖系统的主立管采用不同的配方时，需要考虑和处理的主要问题是“垂直不平衡”问题。所谓“垂直不平衡”，是指热水供暖系统在不同水温下，由于供回水管的密度差异，在高度方向产生的额外压力。这种压力是由于不同温度下水的密度不同造成的，立管越高，压力差越大。对于双立管异路系统，解决办法是为每户支管设置调节阀或平衡阀；水温压差”的影响。当然，由于不同程序系统的并联系统中的住户支管存在“路径差异”，这些问题需要综合考虑，需要最终计算确定需要改变直径的情况。

对于三立管程序相同的系统，在计算水力时，“路径差”无需过多考虑。这时，“水温压差”的影响已经成为系统循环动力的一部分或补充，所以同一个程序化系统是解决这个问题的理想选择。但由于目前住宅楼在配置管井时，平面空间大小受到严重限制，多数情况下采用双立管异流系统。

3。结论

以上内容简要介绍了住宅建筑采暖系统的一些特点以及设计工作中需要注意的一些问题。希望对以后想设计供暖项目的设计师有所帮助。当然，每个建设项目都有自己的差异。作为设计师，我们必须仔细考虑和研究每个项目，避免出现不合理的问题。

参考文献

[1] 住房和城乡建设部工程质量安全监督司。 《2009年全国暖通空调工程设计技术措施》。北京：中国建筑标准设计研究院，2009

[2]陆耀清。 《实用采暖空调设计手册》。第 1 版。北京：中国建筑工业出版社，1993
