全自动端子机功能介绍(组图)穿防水塞机

全自动端子机功能介绍

全自动端子机是电子线束行业应用最广泛的线束端子加工设备之一。与半自动端子机相比，全自动端子机具有速度快、精度高、节省人工成本、工序多等特点。它可以在一台机器上完成。那么全自动端子机有哪些功能呢？今天就简单分析一下红日钢铁的产品。全自动防水插头端子机

全自动端子机功能介绍

端子机工作原理完整解决方案：全自动端子机常见故障及解决方法

端子机是一种常见的线束加工设备。与剥线机等线束加工设备不同，端子机的作用主要是实现线束之间的便捷连接。两根线通过焊接连接，端子机用金属头压住线端，然后导通，这样两根线就可以连接起来了。这种处理的好处是两条线可以分开。使用电线时只需拔下端子头即可。这就是端子机的工作原理，但是端子机也分为半自动和全自动端子机。下面就让红日钢铁给我们简单介绍一下这两种端子吧。机器是如何工作的！

半自动端子机：全自动端子机是一种常见的端子机设备，我们统称为端子机。半自动端子机目前有普通端子机和静音端子机，脚踏式断电离合装置，主要通过手动方式开启和关闭，因为在工作过程中，电机连续运转，并且离合器踏板将停止工作。静音终端机的工作原理类似，只是一个电机是变频静音，另一个是普通电机。静音终端机是普通终端机的升级版。

自动终端机：一般来说，自动终端机的智能化程度很高，因为它集成了集成电路、服务器、机械手、检测信号等。由于其自动化程度高，操作时可省去人工操作。设置工作模式，给伺服一个工作信号，该信号将通过一系列元件传递给工作驱动电机，进而实现工作的启动和停止。 0自动端子机的工作原理是这样的。

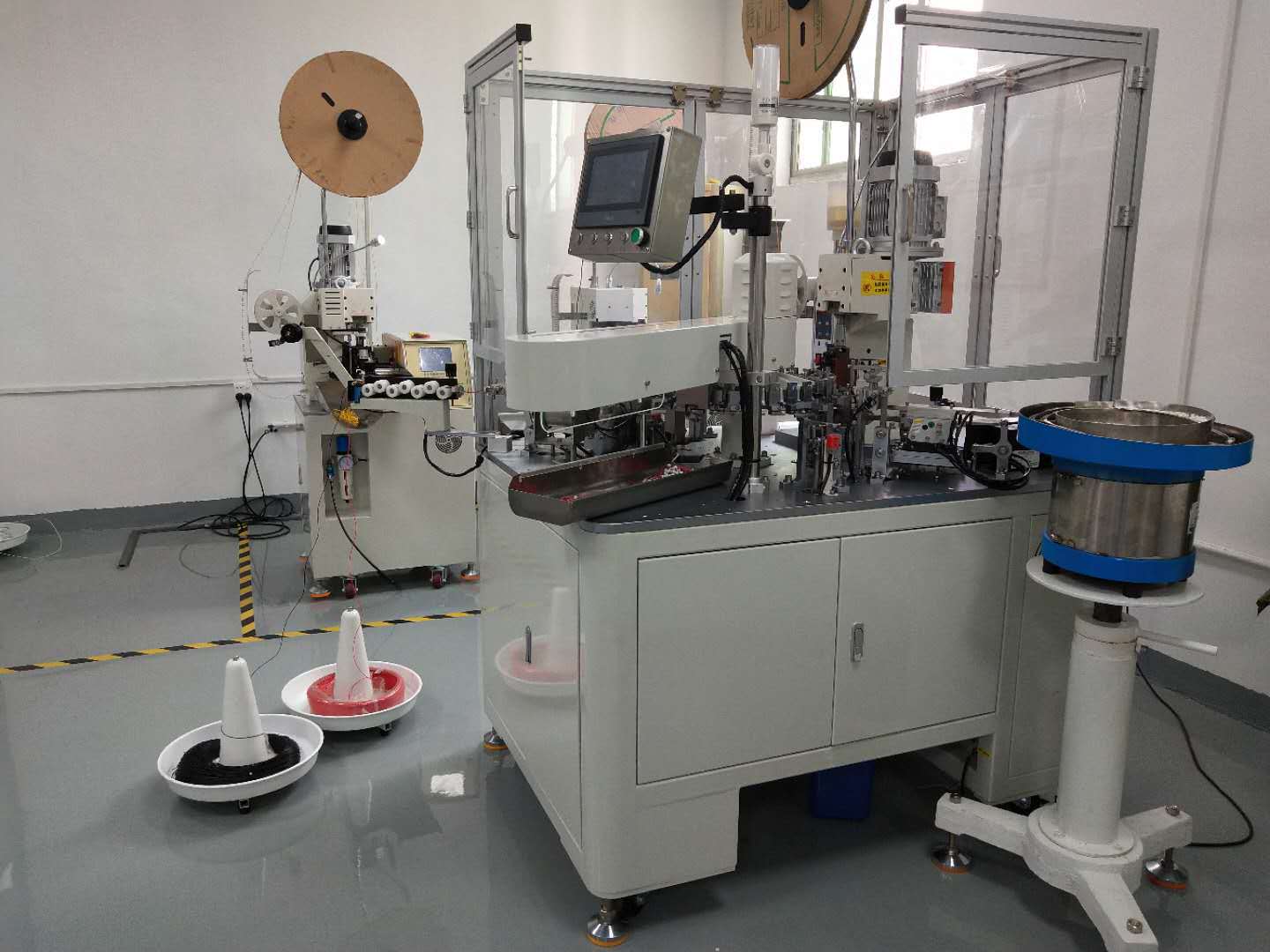

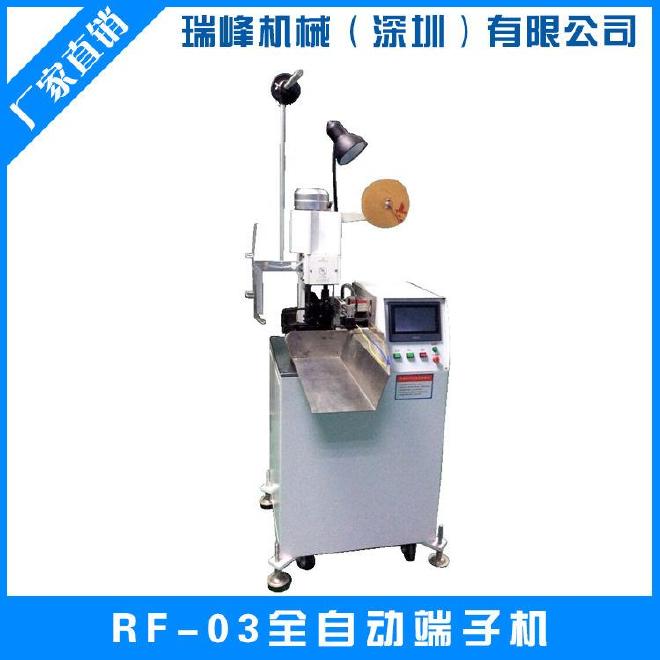

自动切线、剥皮、端头机

全自动端子机功能介绍

顾名思义，自动线切割剥皮端面整理机是指在安装连续端子和送线设备后，可用于将电线切割成定尺，剥皮和压接端子的设备。可以是单端的端子机内部图片及性能，也可以是双端的，如WG-02单端端子机和WG-01双端端子压着机，WG-03带分支功能的双端电缆端子机。

该型端子机可精确设定切断长度、单双头剥线长度，进行单双端子压接工作。采用单端剪线、剥线、收尾方式，满足各种线材加工需求。

全自动端子机功能介绍

如前所述，名称已经介绍了该机型的功能，即线切割、剥皮、镀锡等功能。 WG-01A可根据要求加工单头或双头。除上述功能外，还可进行双头捻线，达到良好的上锡效果。

该机型可进行单端或双端的切断、剥皮，以及单端的扭绞、镀锡和端接，主要用于需要在一端镀锡和压接的线束。

自动端子机的正确操作流程

全自动端子机已应用于各行各业。除了准确完成端子压接工作外，还可以节省人力物力，提高生产效率。新购买的全自动端子机如何操作？

1、打开终端机电源开关，待电源指示灯亮后开始使用。

2、注意机器内外是否有明显的异响。如果出现任何暂停运行，您必须停止机器并请机械师确定是否需要维护。

3、精心选刀、装刀：由专人操作。装刀前，必须手动比对，看选择的刀片是否匹配。对比无误后，就可以装刀了。刀装好后，必须用手试一下。 ,首先关闭端子机电源，按下调节按钮，用专用扳手摇动主从动轮，使端子机的冲压行程尽可能大。操作前需检查各锁紧螺钉，确认无松动现象。

4、装料注意：装好要打孔的端子，用内六角扳手调整送料压板，使端子轻松通过，目测送料位置是否合适，如果没有，调整并使用六角扳手松开供料器锁定螺钉，转动调节杆进行调整，直到处于良好状态，然后锁定供料器锁定螺钉开始操作。

5、测试拉力：机器OK后，取废线进行拉力测试。主要参考值见《拉力试验对照表》。具体操作方法如下。回零，夹住待测端子线，进行测试。如果测得的拉力不在标准范围内，请机械师重新调整，直至达到标准值。

6、试产10PCS送IPQC首件确认，检测OK后，方可进行量产。每 1 小时进行一次终端拉力测试。

7、生产完成后，对良品、不良品进行整理，清理机器周边环境。除上述分类外端子机内部图片及性能，还有单头扁线镀锡上锡机、多线切割线剥皮、上色上色端头插入机等多种机器，具有分线、插线等功能塑料外壳。

全自动端子机功能介绍

1.本机主要用于大型方管端子、B型端子、异型端子的压接；

2.本机可配六角压着模，10-200mm2闭管端子，90度弯头端子压着，无需更换压着刀滑块，瞬间改变刀口大小；

3、本机也可更换上下铆模。不同形状、不同线径的端子只要对应合适的刀滑块就可以轻松铆接。

5.适用于非标端子或压接型端子的压接；

6.六角压接接头为开放式，适用于中间连续和大方形端子的六角压接

7.线材实际方位可调整位置；

8.应用范围广，一机多用，节省工厂机器管理成本。
