从太空绘制强大的瓦哈卡地震

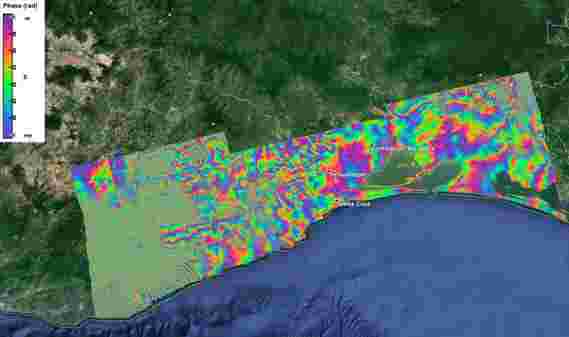

干涉图显示了在2020年6月23日地震前后，通过多次Sentinel-1扫描产生的墨西哥瓦哈卡地区同震表面位移。

2020年6月23日上午，墨西哥瓦哈卡州南部发生强烈地震。7.4级地震促使该地区撤离，引发了海啸预警，并破坏了数千所房屋。来自哥白尼前哨1号任务的卫星雷达数据正用于分析地震对陆地的影响。

墨西哥是世界上地震活动最活跃的地区之一，位于地球上三个最大的构造板块之上-北美，科科斯和太平洋。在墨西哥南部地区附近，北美板块与科科斯板块碰撞，后者被迫在俯冲带中地下。这种地质过程与墨西哥太平洋海岸的许多破坏性地震有关，包括最近的6月23日地震。

瓦哈卡州报道的地震发生在当地时间10:29，震中位于圣玛丽亚·扎波蒂特兰（SantaMaríaZapotitlán）西南约12公里处。当天记录了几次强烈的余震，随后的24小时又记录了五次。

尽管目前尚无办法预测何时会发生地震，但来自卫星的雷达图像可以观察到地震的影响。自发射以来，哥白尼前哨1号任务已被证明是一种宏伟的系统，可以测量由构造，火山喷发和地面沉降引起的表面变形。

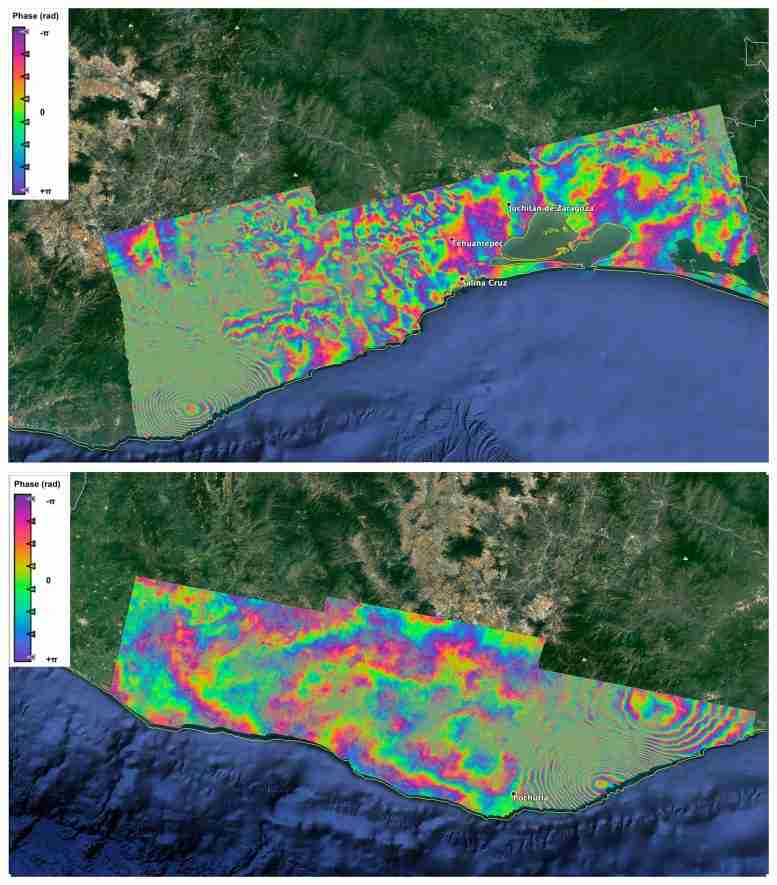

干涉图显示了在2020年6月23日地震前后，通过多次Sentinel-1扫描产生的墨西哥瓦哈卡地区同震表面位移。通过结合哥白尼前哨1号任务在地震前后获得的数据，在两次采集日期之间发生的地面变化导致图像中出现了多彩的干涉图样，称为“干涉图”，从而使科学家能够量化地面运动。

在上面的ps中，地震前后前后不久从Sentinel-1A和Sentinel-1B卫星获取的数据已合并在一起，以测量两次获取日期之间发生的同震表面位移或地面变化。这导致了称为“干涉图”的彩色干涉（或条纹）图案，使科学家能够量化表面位移。

哥白尼前哨1号项目经理RamónTorres解释说：“干涉图表示雷达视线内的表面位移，即雷达波长的一半。从黄色到黄色的干扰周期之间的距离对应于雷达视线中的28 mm变形。例如，蓝绿色红色的颜色周期表示朝着雷达的相对运动，而红色绿色蓝色的颜色周期表示远离雷达的变形。”

“条纹可以展开，以允许转换成米。结果称为表面位移图，显示了地震引起的相对变形。”

在瓦哈卡（Oaxaca）图像中，震中所在的沿海城市拉克鲁塞西塔（La Crucecita）观察到地面变形高达0.45 m。

哥白尼前哨1号任务以其250公里宽的地势覆盖地面，使科学家对位移有了一个广阔的视野，使他们能够检查地面位移并进一步发展地震的科学知识。

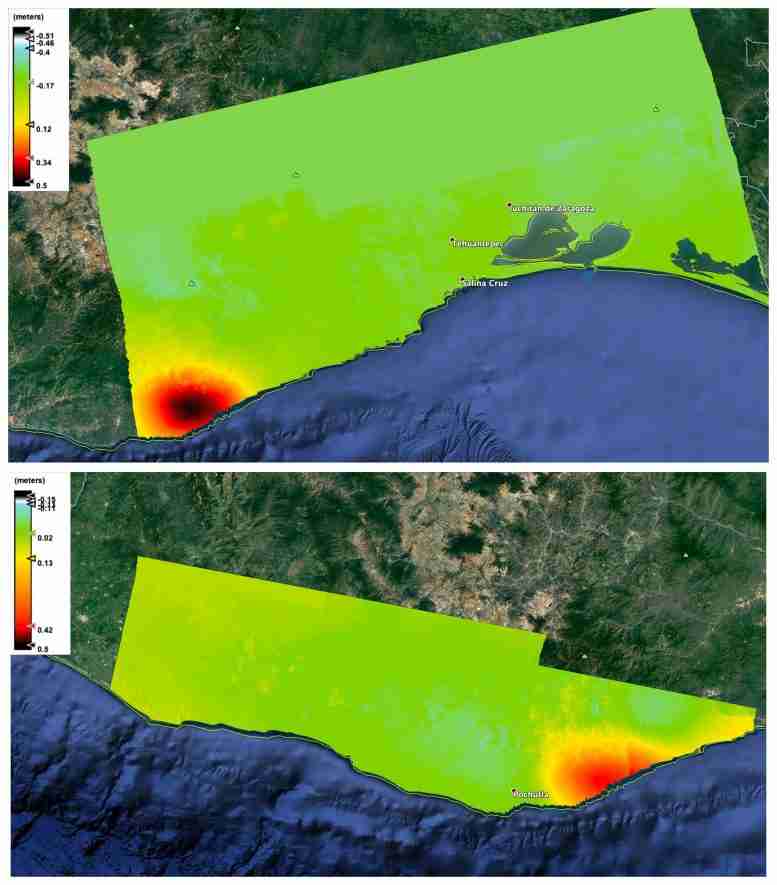

在雷达视线中从下降（顶部）和上升（底部）通过测量的位移。

通过利用Sentinel-1A和Sentinel-1B图像的可用性，科学家可以通过结合卫星从南北向和北北向飞行时获得的雷达扫描结果来量化垂直和东西向的地面运动。 。

虽然目前的雷达任务仅限于测量表面位移的东西向分量，但拟议的“地球探索者”候选任务Harmony将通过在Sentinel-1任务中增加其他“视线”来增强能力。

在位移主要集中在南北方向的区域中，Harmony将能够系统且准确地测量位移的附加尺寸。这将有助于解决导致地震，山体滑坡和火山爆发的潜在地球物理过程中的歧义。

展望未来，即将进行的六个高优先级候选任务（CHIME：哥白尼高光谱成像任务，CIMR：哥白尼成像微波辐射计，CO2M：哥白尼人为二氧化碳监测，临界值：哥白尼极地冰雪地形高度计，LSTM：哥白尼陆地表面温度监测和LSTM：哥白尼地面温度监测）将扩大Sentinel任务的当前能力，其中之一是L波段合成孔径雷达ROSE-L任务，这还将增强Sentinel-1的当前能力。该任务将使科学家在未来十年内进一步改善地震测绘。

拉蒙·托雷斯（RamónTorres）表示：“在未来数十年内，对Sentinel-1的服务都得到了很好的保证。即将面世的Sentinel-1C和Sentinel-1D即将完成，下一代卫星的设计将于今年晚些时候开始。”
