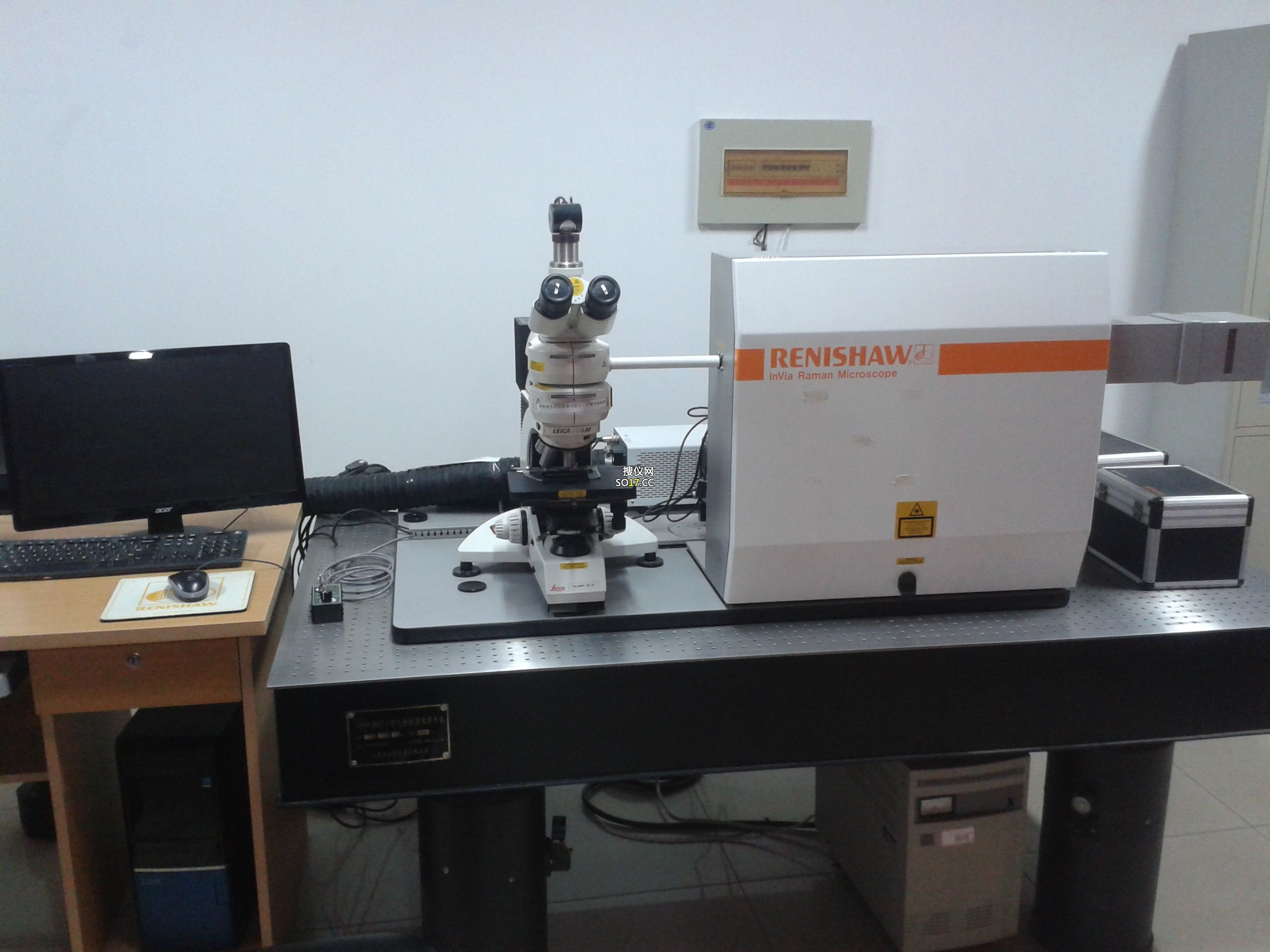

目前国内外研究机构广泛使用的拉曼光谱仪是光栅色散拉曼光谱仪，主要由单色仪、迈克尔逊干涉仪、取样装置、激发光源、滤光片、检测器、由几个部分组成的光学系统等。
拉曼光谱仪的基本结构：
1、单色仪和迈克尔逊干涉仪：
有单光栅、双光栅或三光栅。一般平面全息光栅干涉仪一般和FTIR中使用的一样，都是多层镀硅CaF2或镀Fe2O3的CaF2分束器。也可提供石英分束器和扩展范围的 KBr 分束器。
2、示例设置：
样品放置，包括直接光学接口、显微镜、光纤探头和样品。
3、激发光源：
常用的有Ar离子激光器、Kr离子激光器、万通手持式光谱分析仪、He-Ne激光器、Nd-YAG激光器、二极管激光器等。拉曼激发光源波长：325nm（紫外）、488nm（蓝绿)、514nm（绿色）、633nm（红色）、785nm（红色）、1064nm（IR）。
4、过滤器：
激光波长处的散射光比拉曼信号强几个数量级，必须在进入检测器之前过滤掉。为了防止样品受到外部辐射源的照射，需要设置适当的过滤器或物理屏障。
5、探测器：
采用传统的光电倍增管拉曼光谱仪结构，目前多采用CCD探测器。 FTRaman常用的探测器是Ge或InGaAs探测器。
6、光学系统
根据手持拉曼光谱仪的设计，这部分可以是成熟的拉曼探头，也可以通过滤光自行搭建。由薄膜和分色镜等光学元件组成的光学系统。光学元件的选择和光路的设计都会影响手持拉曼光谱仪的灵敏度。
7、计算机处理系统
除了仪器控制和数据采集，丰富的样品数据库和分析算法是当前拉曼光谱仪配套软件的重点。
目前拉曼光谱仪结构，拉曼光谱仪包括用于科学研究的大型仪器和用于快速检测的手持仪器。随着拉曼散射表面增强技术的成功开发和应用，拉曼光谱仪将走向便携，手持方向不断演进。
