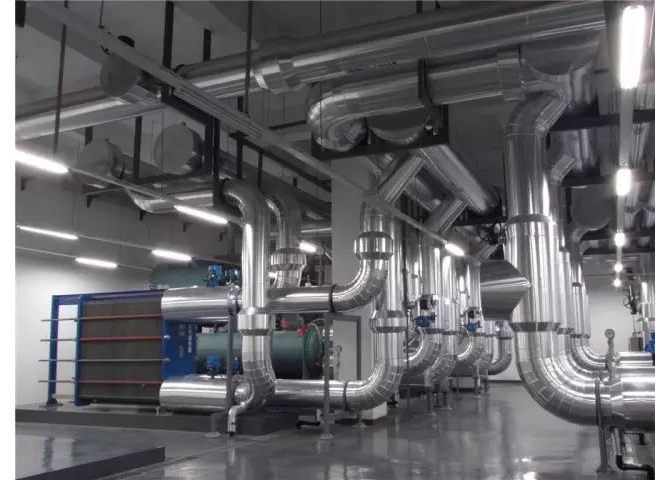

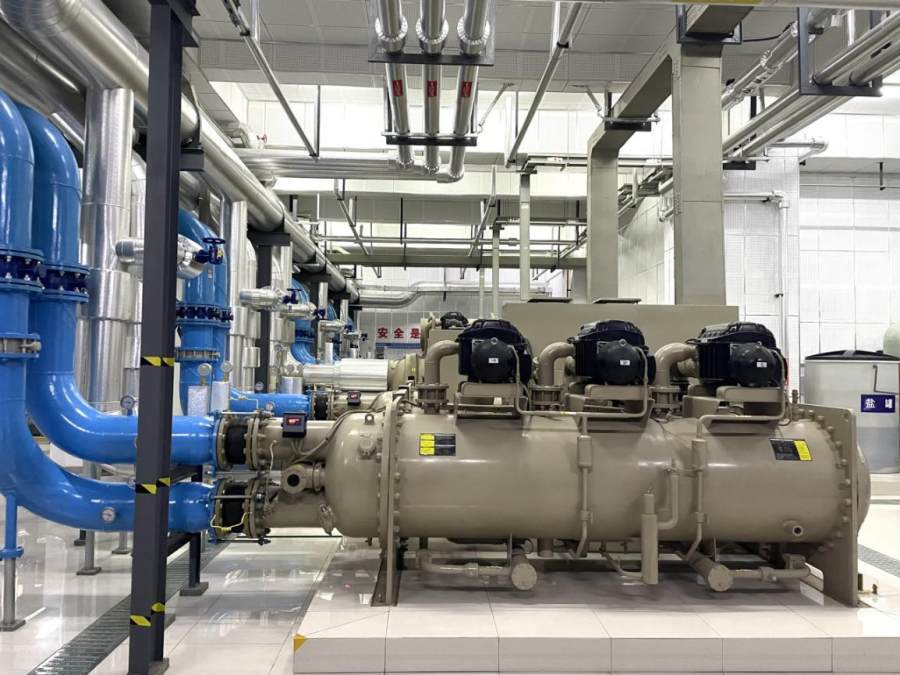

曙光煤矿一期供暖系统改造方案1.1供热空调现状(图)

曙光煤矿一期采暖系统改造方案1.1采暖空调现状 目前，一期矿井回风热源负责机修车间，飞机运输楼、武装保障部、运销楼、供应部、任务楼、井口班中餐、洗煤厂13条带廊、主洗车间、新旧排矸车间、尾煤压滤机车间冬季采暖夏季全矿降温，二期负责写字楼、小团队、宾馆、单身公寓楼、职工之家、筒仓、实验楼，二期冬季采暖地面。为矿山安全生产，工业广场主风机需搬迁至关家口。一期矿井回风热源失去热源。经过反复论证，决定采用空气源热泵代替矿井回风热源。该方案已上报集团公司并获得初步批准，手续尚在办理中。根据矿区采暖系统的实际情况，为保证2015年矿区正常采暖采暖系统改造，对矿山回风采暖系统一期进行了优化改造、设备检修等项目。 1.2本方案包括以下内容（1）洗煤厂带廊（1#、3#、5#、11#、701）易冻设备加装加热器。 （2）热泵机组一期大修及矿井回风热源一期改造为水热源机组，专门针对洗煤厂供热需求。 (3）利用洗煤厂提供的深井水低品位热能，在回风源停止后更换机组所需的一期低品位热源。管网连接及2 实施一期矿井回风热源改造为水源热泵机组的意义和必要性（1）如果空气源热泵改造未完成原一期采暖楼洗煤厂的供热时间和供热需求无法满足今年冬天见。

(2）机房热泵机组一期运行四五年，机组出现超压超温报警，机组需要维修。3、洗煤厂热负荷分析根据设计规范，结合曙光矿山工业广场实际供热需求，一期热泵机组供热面积3.50000平方米，每平方米热负荷为60w/h，热负荷需配置：1680kw/h，淋浴水20m3/h，深井进水温度30度，加热至45度，加热最大负荷为 350kw/h 表 1 洗煤厂热负荷表 序号 名称 长 (m) 宽 (m) 高 (m) 容积 (m3） 容积热指数 室内设计温度 室内外设计温差容积负荷（KW） 1 新排矸石车间 20.8 12.3 36.9 944 0.50 1 10 20 189 2 新预滤器ss 车间 32 21.5 19.6 13484.80 1 10 20 270 3 洗煤厂主厂房 40 40 17.65 28240. 00 1 10 20 565 4 洗煤厂排矸车间 32 12 17.5 6720.00 1.4 10 20 188 5 洗煤厂皮带走廊 6483.21 1.2 5 15 116 6 转载点号18.4 7.5 6.3 396.90 2.3 5 15 14 7 2号转运点8 6.5 18.3 951.60 2.3 5 15 33 8 3号转运点76.5 14 63 7.00 2.3 5 15 22 9 转载号4 7 6 13.5 567.00 2.3 5 15 19 10 转载号5 6 6 18.1 651.60 2.3 5 15 22 11 转载编号 6 6 6 14.5 522.@ >00 2.@ >3 5 15 18 12 浓缩工作坊 20 10 7.5 1500 1 10 20 30 13 通风区小二楼 40 6.5 6.4 1664 1.9 18 28 88 14 缓冲仓 9 9 26.47 2144.07 1.1 5 15 35 15 合计 1609 4、曙光煤矿低品位热源分析现有低年级曙光煤矿热源如下：4.1深井水每小时最小排量84m3，最大排量160m3，水温30度左右。

5、曙光煤矿一期矿井回风系统改造工程技术方案5.1 设计依据建设方提供的相关资料，按照相关规范进行及相关国家颁布的标准。设计，具体为： (1)《地源热泵系统工程技术规范》GB50366-2005 (2)《采暖通风空调设计规范》GB50019-2003 (3)《采暖通风设计规范》 《煤炭工业给排水设计规范》MT/T5013-96⑷《煤炭工业矿山设计规范GB50215-2005》⑸《建筑给排水设计规范》GB50015-2003⑹《国家民用建筑工程设计技术措施暖通空调？电力》⑺《国家民用建筑工程设计技术措施给排水》⑻《通风与空调工程施工质量验收规范》GB50243-20025.2一期改造及洗煤厂供热设计思路1实验楼原水管道直通一期机房热泵机组冷侧进水管道，经现场测量，全长155米，管径∮108 2.冷机房一期热泵机组侧出水管道与共建楼相连后接集中工业管道，经现场测量150米，管径为∮108 3。机房一期热泵机组冷侧管网连接改造 4.集中工业管道连接1000平方米r 中间池。经现场测量100米，管径为∮108。 5、机房一期热泵机组冷侧进水管加减压阀。 6.增加流量80吨采暖系统改造，扬程40米，18KW循环泵2台（一用一备） 7.洗煤厂安装16KW防爆加热器8台，26KW防爆加热器3台、8个一期机舱热泵和3个机组维护系统。

5、系统改造压力分析（1）高山水池与洗煤厂（一期机房与洗煤厂在同一水平地理位置） ）垂直高度约45米，据计算，水压4.约5kg。（2）机组装有减压阀，将进水压力降低至0.8kg (3）高山池与中池落差10米，则配备循环泵可将冷侧出水完全送至中池6、曙光一期改造及洗煤厂采暖投资费用 序号 子项 项目名称 单位 数量 单价（万） 合计 1 洗煤厂室内采暖设备 附加安装 16KW 防爆加热器 8 台，26KW 防爆加热器每台 3 台item 6.2 6.2 总成本（人民币）：6.2 2 室外网管连接∮108无缝钢管m 400 0. 02 8 ∮108 冲压弯头20个0.005 0.1 总成本人民币：8.1 3相I 热泵机组维修更换干燥器滤芯 20 个 0.15 3 冷凝器和蒸发器水路清洗组 21 0.3 6.3 维修机组充注冷媒 R22 kg 100 0.001 0.1 总成本9.4 4 1 未来机房进水侧改造，加减压阀 1 0.2 0.2 加一出水侧循环泵站 2 1 2 总造价：2.2 总造价：2 5.9 7、装机容量（1）,洗煤厂新增装机容量：200KW（2），机房一期新增装机容量：36KW8.系统用电量估算（1），机房一期循环泵使用小时：141KW，机组耗电量：416KW，24小时耗电量：13368KW。

(2），洗煤厂新增加热器耗电量：200KW，24小时耗电量：4800KW 注：洗煤厂加热器只在极寒天气运行，且本方案不考虑带廊的密封保温中9. 估计改造后主洗车间、压滤车间、新旧排矸车间冬季采暖效果可以保持2014年冬季的采暖效果，在密封保温的基础上改善带廊。文档由向当网用户上传()
