环氧胶泥玻璃鳞片胶泥施工方案及施工要点解析！！

环氧玻璃鳞片胶环氧玻璃鳞片耐热胶

环氧水泥是一种双组分无溶剂环氧体系。采用进口饱和环氧树脂、固化剂、硬质填料。是一种强度高、耐冲刷、耐酸碱腐蚀、结合牢固的新型薄层修补。材料。直接用于混凝土基材，主要用于后续涂层前的小孔填充和混凝土不规则表面的填充。产品具有粘接、修复功能，可用于堵漏、密封、防腐。它具有很强的渗透性（可以渗透到混凝土中）。表层）。

环氧玻璃鳞片砂浆施工方案：

一、玻璃鳞片水泥用于生产重防腐涂料，用于防腐​​领域，可以延长物体的使用寿命。玻璃鳞片水泥极耐酸碱，耐高低温。

二、构造要点：

1、施工温度应在15-20℃之间，湿度不超过80%。

2、先应用底层，然后是中间层，然后是顶层。

3、除锈6小时内，用挥发性溶剂擦洗基层表面，待溶剂挥发后喷涂底漆。

4、底漆干燥后使用片状水泥。鳞片砂浆的施工应与抹、滚相结合。一次涂抹的厚度在1mm左右，一般分两次完成。

5、涂抹时，保持抹刀与基层成一定角度，沿抹刀尖角向锐角方向推动，尽量挤出胶水与基层之间的空气，单向涂抹，不要将材料擦拭物堆积起来。

6、为了消除气泡，采用先进的消泡轧制。

三、质量验收：

1、环氧玻璃片胶表面光滑，无流挂、刷漏、剥落等现象。

2、环氧玻璃片胶的厚度应达到1.5—2.5mm。

3、环氧玻璃胶表面颜色要均匀。

乙烯基酯玻璃片胶应作中漆或面漆，与相应的环氧底漆配套，形成复合防腐层。

乙烯基酯玻璃鳞片涂料适用于腐蚀条件恶劣的钢管、各种钢结构、储罐、容器防腐、烟道脱硫、脱硝、除尘设备及环保工程烟道内衬。防腐、防渗漏，并作为混凝土结构的耐磨防滑层。

乙烯基树脂玻璃鳞片涂料（简称：VEGF）是重防腐材料中的重要新产品。

乙烯基酯树脂薄片涂料（HVEGF）是以乙烯基酯树脂为主要成膜材料，辅以薄片、耐腐蚀填料、颜料、化学助剂、引发剂、促进剂等组成。氧树脂涂料具有优良的机械性能，电性能和附着力，还具有不饱和聚酯树脂固化快、施工性能好的特点。它不仅弥补了环氧树脂涂料在低温下难以施工的缺点，而且比环氧树脂具有更好的耐温性和耐化学性，比环氧树脂具有更好的耐温性和耐化学性。

特征：

优异的耐化学性、耐热性和耐溶剂性

与其他材料的附着力极佳，涂层平整光滑

良好的风干性能，施工后表面不发粘

施工性能优良，适用于多种施工形式（刷涂、喷涂等）；

应用：

适用于 VEGF-150 薄片材料的面漆

表面光亮光滑，不易堆积，易于清洁

封堵VEGF-130片材的内衬面，提高片材的耐腐蚀性

表现：

颜色绿色或灰色液体可供选择

比重1.1

粘度约1.0pa.s(25℃)

用量（KG/M2.刀）0.25～0.30

每条轨道厚度80-100μm

用 VEGF-150 刻度材料

匹配温度范围气相≤200℃

液相≤150℃

操作指南：

工作环境温度高于5°C，环境相对湿度低于85%

表干时间 1-4小时 配套固化剂配比 1.5～2（重量比）

包装及储存条件：

18KG集装箱；存放于避光处，避免阳光直射，远离火源。

保质期：每年5-10月2个月，其他时间3个月

关键词：玻璃片胶| 玻璃片胶生产厂家| 优质乙烯基树脂| 导电耐热胶| 专业的脱硫防腐产品

环氧水泥是一种双组分无溶剂环氧体系。是由进口饱和环氧树脂、固化剂和硬质填料组成的新型薄层修复材料。. 直接用于混凝土基材，主要用于后续涂层前的小孔填充和混凝土不规则表面的填充。产品具有粘接、修复功能，可用于堵漏、密封、防腐。它具有很强的渗透性（可以渗透到混凝土中）。表层）。

环氧树脂水泥的特点

1、触变性能：优异的触变性能，材料在静止状态下呈不易流动的凝胶状态，即使涂在顶部或侧面的凹槽和孔洞上，材料也不会变形、下垂等，施工质量容易保证；在受到搅拌、挤压等剪切力时，流动性好，操作方便。

2、粘结性能：主要力学性能优良，与混凝土粘结牢固，粘结面不易开裂。

3、与混凝土匹配性好：良好的抗老化和抗碳化性能，使涂层在不同温度下与混凝土同步变形，避免因材料差异大导致界面应力过大而发生涂层膨胀和收缩层是空的和破裂的。

4、优异的柔韧性：具有弹性模量和良好的柔韧性，可提高固化体系的抗冲击性，抵抗外力引起的变形，不易脆裂。

环氧水泥是一种双组分无溶剂环氧体系。采用进口饱和环氧树脂、固化剂、硬质填料。是一种强度高、耐冲刷、耐酸碱腐蚀、结合牢固的新型薄层修补。材料。直接用于混凝土基材，主要用于后续涂层前的小孔填充和混凝土不规则表面的填充。产品具有粘接、修复功能，可用于堵漏、密封、防腐。它具有很强的渗透性（可以渗透到混凝土中）。表层）。

环氧水泥产品应用

1、用于3mm的细小缺陷修整，也适用于气孔、小蜂窝、麻点、砂纹等薄层缺陷的修复美化。

2、适用于修复高铁客运专线厢式梁、轨道板的表面缺陷，以及混凝土表面过水后轻度磨损的修复（表面无乳皮、外露细骨料、和粗糙的手感）。

3、主要用于耐酸碱防腐及防腐施工，耐酸砖、花岗岩、大理石膏。

4、密封表面裂缝，需要在堵漏过程中使用

玻璃鳞片水泥的重要性能：涂层中的玻璃鳞片相互重叠、平行排列，形成一层层的腐蚀介质渗透和排泄的屏障，可以延长腐蚀介质的渗透和排泄路径。介质至基材，防止腐蚀介质直接渗入防腐层和漆膜。具有抗渗透和排泄，耐酸、碱、盐及各种化学介质的耐水和耐腐蚀，附着力强，耐磨性强，机械强度高，耐腐蚀周期长，抗冲击和抗裂性能优良。高固含量的涂料可以厚涂形成防腐涂料。

玻璃鳞片水泥由乙烯基树脂、玻璃鳞片、颜料、固化剂、添加剂和溶剂组成。

优异的附着力和耐久性、抗性和抗冲击性。具有优良的耐水性、耐盐水性、耐油性，并具有一定的抗性。固含量高，可作厚膜涂料，耐溶剂性好。

玻璃鳞片胶的重要应用：广泛用作永久浸泡等腐蚀条件下钢铁等金属材料表面长效保护涂层的中心漆。加工场所。作为一种长效保护涂料，它可以保护各种场所的钢结构，包括工业系统、桥梁、储罐外壁、船舶和钻井平台等海洋和近海钢结构、储罐、管道、屋顶、水塔等露天法作底漆或中心漆环氧玻璃鳞片胶泥，也可作室内面漆玻璃鳞片胶防腐涂料，是最早、应用最广泛的玻璃鳞片防腐涂料。

玻璃鳞片面漆的产品特点；

1、各种介质的抗穿透性远高于玻璃钢，如化学介质、气体和蒸汽等，难以穿透玻璃鳞片涂层，玻璃制成的涂层很少薄片涂层 发生水蒸气扩散。玻璃鳞片涂层具有这种特性的原因是树脂内玻璃鳞片的分层排列。2、固化后的收缩率很低，因此与粘合面之间的应力小，不易受应力脱落。安康树脂片防腐价格

3、玻璃鳞片本身的热膨胀系数小，能适应高温工作环境，抗热震性好。

4、化学强度低于玻璃钢，但这不影响玻璃鳞片的耐磨性。玻璃鳞片涂层在摩擦时，即使出现损伤，也只是局部的，很少影响整个玻璃鳞片涂层。

5、施工工艺性能好，施工难度低。工人可以手工完成玻璃片的绘画。其他施工技术，如喷涂、涂漆和擦拭也适用于

玻璃鳞片涂层

预防措施：

本手册中的数据是按照国际标准测试要求制作样品测得的，仅供参考，实际应用中可能与样品测试数据存在差异。安康树脂片防腐价格

5月至10月底，树脂应采用冷藏车运输，五种情况应在夜间运输，避开日照时间。

储存或运输条件不当会缩短树脂的储存期。A组份和B组份在储存和运输过程中应分开，并应避免阳光照射。贮存环境应阴凉、干燥、通风。

对技术人员的要求：

1、防腐作业为人工作业，施工质量很大程度上取决于操作人员的操作技能和熟练程度。

2、防腐层的表面质量、玻璃鳞片的排列、厚度的控制，主要取决于施工人员的技术水平和施工经验。

3、玻璃片必须完全封闭。应采取玻璃布加固等补偿措施，防止端面、连接面、转角处出现应力集中损坏、鳞片不平行排列等缺陷。

4、施工应配备优质的搅拌设备，尽量减少配料气泡的产生。

5、防腐施工环境恶劣，属于易燃有害作业。加之施工现场情况复杂，施工过程中的安全防护非常重要。

玻璃鳞片饰面：

对建筑物、构筑物的表面保护效果显着，对冶金、化工等行业遇到的地面腐蚀问题有很强的针对性。在防腐结构设计中，环氧乙烯基树脂应以结构设计的合理性和科学性，即保护结构的耐久性为基础。例如，在电解槽防腐结构层的设计中，所使用的耐腐蚀玻璃钢层具有重量轻、强度高、绝缘耐温性好、施工工艺性好、可设计性好的特点。一方面，将玻璃纤维粘合成一个整体。它起到传递载荷的作用，另一方面，它赋予玻璃钢包括耐腐蚀性在内的多种优良综合性能。与毛毡结构复合使用可进一步提高其耐腐蚀性水平。如表层毡和短切毡的树脂含量可以达到0.5～1.4k/m2，称为富树脂层或主耐蚀层，所以玻璃钢的耐蚀性主要取决于耐腐蚀树脂的品种。

整体树脂砂浆地坪是近20年来在国外大力开发和积极推广的一项技术。收缩率最低的树脂CH乙烯基酯地板的问世，使我国地板使用的耐腐蚀材料达到了结构良好的技术水平。层数为：面层水泥，约1mm厚；树脂砂浆，4-6mm厚；2布3胶玻璃钢隔离层；2树脂底漆；找平层C20细石混凝土，30mm厚；垫层C15混凝土，厚≥120mm或基础预制钢筋混凝土楼板。树脂水泥砌筑耐酸砖结构主要用于有一定抗冲击、抗压要求的环境。专家认为可以使用以下结构层：面层耐酸砖，厚度30-65mm；树脂水泥粘结层，厚度4-6mm；2布3胶玻璃钢隔离层；2树脂底漆；整体浇筑找平斜层C20细石砼≥40mm；基础预制钢筋混凝土楼板或垫层C15混凝土，厚度≥120mm。树脂砂浆砌筑耐腐蚀花岗岩地面结构主要用于抗压、抗冲击要求较高的部位。行业推荐花岗岩树脂胶接缝，厚度50-100mm；树脂砂浆砌筑层，厚度5-10mm；2布3胶玻璃钢隔离层；2树脂底漆；找平层是结构层。整体浇筑找平斜层C20细石砼≥40mm；基础预制钢筋混凝土楼板或垫层C15混凝土，厚度≥120mm。树脂砂浆砌筑耐腐蚀花岗岩地面结构主要用于抗压、抗冲击要求较高的部位。行业推荐花岗岩树脂胶接缝，厚度50-100mm；树脂砂浆砌筑层，厚度5-10mm；2布3胶玻璃钢隔离层；2树脂底漆；找平层是结构层。整体浇筑找平斜层C20细石砼≥40mm；基础预制钢筋混凝土楼板或垫层C15混凝土，厚度≥120mm。树脂砂浆砌筑耐腐蚀花岗岩地面结构主要用于抗压、抗冲击要求较高的部位。行业推荐花岗岩树脂胶接缝，厚度50-100mm；树脂砂浆砌筑层，厚度5-10mm；2布3胶玻璃钢隔离层；2树脂底漆；找平层是结构层。行业推荐花岗岩树脂胶接缝，厚度50-100mm；树脂砂浆砌筑层，厚度5-10mm；2布3胶玻璃钢隔离层；2树脂底漆；找平层是结构层。行业推荐花岗岩树脂胶接缝，厚度50-100mm；树脂砂浆砌筑层，厚度5-10mm；2布3胶玻璃钢隔离层；2树脂底漆；找平层是结构层。

玻璃鳞片饰面（中温）

组成：甲基丙烯酸系列乙烯基树脂、玻璃鳞片、添加剂、固化剂、促进剂

主要用途：电厂烟气脱硫装置、各种化工设备内衬防腐等。

颜色：白色、半透明或灰色、绿色等。

施工条件：湿度85%以下，温度5°C以上

使用温度：液态：≤90℃，气态≤130℃。

玻璃鳞片涂层是在热固性树脂中填充经过特殊处理的鳞片玻璃（碱玻璃、C 玻璃）。与增强用无碱纤维（无碱玻璃、E玻璃）相比，其组成比例完全不同。

玻璃薄片是 5 微米厚的玻璃碎片。它是由1200℃以上的熔融中碱玻璃经吹制、冷却、破碎、筛分、研磨等工艺步骤制备而成。以这种玻璃鳞片为填料的防腐涂料具有高附着力和优良的耐化学性和抗老化性能。

这个怎么运作

在施工后的玻璃鳞片涂层中，长宽比高达30-120的平板玻璃鳞片在树脂中呈平行排列、重叠的宫殿状结构，从而形成致密的不透水层结构。腐蚀介质在固化树脂中的渗透必须经过无数曲折的路径。因此，在一定厚度的耐腐蚀层内，腐蚀穿透的距离大大延长环氧玻璃鳞片胶泥，相当于有效地增加了玻璃鳞片防腐层的厚度。

玻璃薄片的内部结构与玻璃纤维非常相似，是由熔融玻璃在张力下快速冷却而产生的。在熔点以下，一般处于稳定的平衡状态，热力学自由能最低。因此，玻璃鳞片的性能与逐渐冷却的平板玻璃不同，其强度远大于普通玻璃板。如果使用玻璃鳞片作为涂层填料作为防腐保护层，其性能也会比使用云母、硅酸钙、硅酸铝等填充材料更优越。

特征

1)对化学介质、气体和蒸汽的渗透性远小于玻璃钢内衬，不易造成水汽扩散。这是由于玻璃鳞片的重叠排列导致介质的穿透距离长。

2)固化过程中的低收缩率和由于分散导致的粘合表面上的低残余应力。

3)热膨胀系数小，粘接热应力相应小，耐热温度高，抗热震性好。

4)虽然机械强度不如玻璃钢内衬，但耐磨性和抗划伤性极佳，机械损伤仅限于局部。

5)玻璃鳞片涂层的施工工艺性能也很好。

如果玻璃鳞片涂层只是玻璃鳞片和树脂的物理混合物，它的性能就不能充分发挥。还涉及到玻璃鳞片的横截面、玻璃鳞片的混合量和混合方法、树脂的选择、基材的预处理、底漆等。选择、施工方法等一系列参数是决定玻璃鳞片镀膜的技术关键。

类型

防腐

利用

防腐

按溶剂类型

油漆

单件净重

25000 克

保质期

6个月

总固含量≥

30%

干燥时间≤

4小时

耐水性

出色的

包装规格

25公斤/桶

由环氧树脂、玻璃鳞片、颜料、固化剂、添加剂和溶剂组成的涂料。适用于腐蚀条件恶劣的钢管、各种钢结构、储罐、容器的防腐。以及环保工程中的烟气脱硫、脱硝、除尘设备及烟道内衬。也适用于各种混凝土结构的防腐、防渗漏，作为耐磨防滑层。

主要特点编辑

优异的附着力和耐久性、耐腐蚀性和抗冲击性。

具有优良的耐水性、耐盐水性、耐油性、耐碱性和一定的耐酸性。

固含量高，可作厚膜涂料，耐溶剂性好。

该组合物含有大量玻璃薄片。成膜后屏蔽性强，可有效阻止腐蚀性介质的渗透，达到隔离、防锈的目的。

耐候性较差。

干燥时间

表干（25℃）≤4小时

艰苦工作（25℃）≤24小时

附着力（交叉影线，等级）1

柔韧性，mm ≤4

冲击强度，公斤厘米 50

耐酸性（25%H2SO4，30天）不起泡、不脱落

耐碱（25%NaOH4，30天）不起泡、不脱落

固含量（A、B混合）≥78%

测试干膜厚度 45±5mm

理论用量200g/m

闪点 27℃

温度

表干

辛勤工作

完全治愈

25℃

4小时

24小时

7天

复涂间隔

温度

**短的

**长

25℃

12小时

7天

老化时间（混合后）

温度

老化时间

5℃

40分钟

20℃

30分钟

30℃

15分钟

注意：如果超过最大涂装间隔，用砂纸将漆膜表面打毛是增加层间附着力的有效手段。

使用时间：（混合后）

温度

有空时间

5℃

12小时

20℃

8小时

30℃

4小时

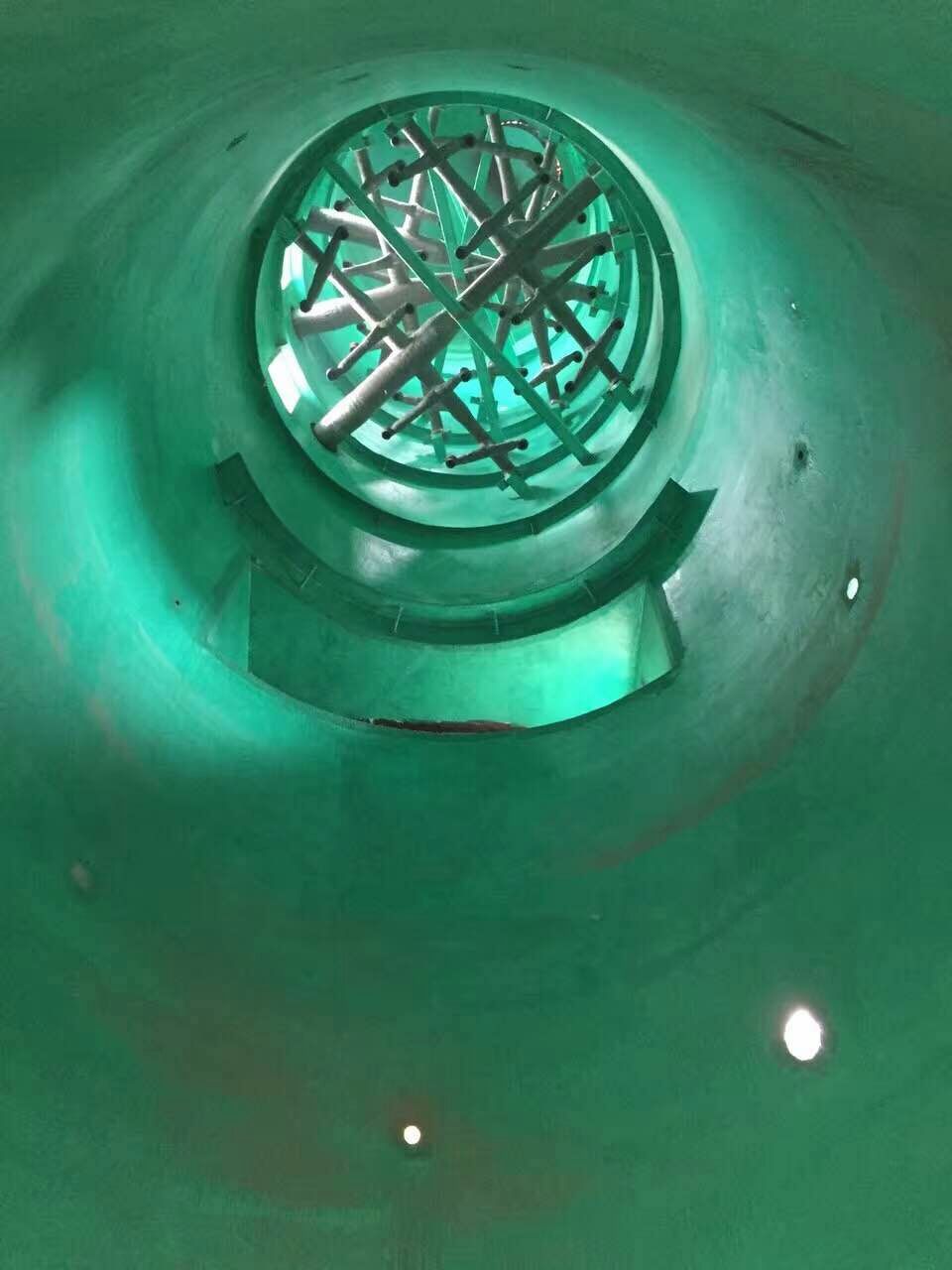

成顺玻璃片泥发布图片IMG_2527

成顺玻璃鳞片泥发布图片IMG_2532

成顺玻璃鳞片泥发布图片IMG_2536

你=2596473584,4168368

1550493_2

qq图片208

qq图片203

成顺玻璃鳞泥发布图片IMG_2525

以上是玻璃鳞片、树脂玻璃鳞片、玻璃鳞片的详细介绍，包括玻璃鳞片和砂浆的生产厂家、价格、型号、图片、产地、品牌等信息！

作品：

乙烯基片状水泥是为烟气脱硫（FGD）装置开发的片状一级防腐材料。它由乙烯基树脂、引发剂、促进剂、玻璃片和防腐填料配制而成。

特征：

1.玻璃鳞片胶具有良好的耐腐蚀性。由于血管内皮生长因子粘固剂中使用的基体树脂是高性能乙烯基酯树脂，这种树脂比环氧树脂具有更好的耐腐蚀性能。

2.渗透率较低。VEGF级水泥的透湿性比普通环氧树脂涂料高6-15倍，比普通环氧FRP高4倍。

3VEGF水垢粘结强度强，不仅是指树脂基体与玻璃鳞片之间的高粘结强度，还包括VEGF水垢与混凝土或碳钢基材、钢板之间的粘结强度。粘结强度≥2.0Mpa，与混凝土的粘结强度≥2.5Mpa。因此，VEGF水垢水泥涂层不易开裂、分层或剥落，具有更好的附着力和冲击强度，从而保证更好的耐腐蚀性能。

4、良好的耐温差（热冲击）性能。由于涂层中含有许多玻璃鳞片，所以消除了涂层与钢之间线膨胀系数的差异。线膨胀系数为12×10-6/℃，相互接近，使VEGF级水泥适用于温度交变的重腐蚀环境，如电力系统中的FGD。在一些异常情况下，FGD中某些阶段的温度可以达到200-250℃。我们进行了热冲击性能测试，即将涂有VEGF水泥的钢板交替置于100℃沸水和0℃冰水中各1小时。经过100次交替试验，未出现异常现象。

5 良好的耐磨性。VEGF水垢水泥固化后硬度更高，比普通醇酸漆高2-3倍，耐磨性更好。例如 VEGF 水垢水泥的耐磨性为 120mg（以 CS-17W-500g 为例），而当受到外部机械破坏时，VEGF 水垢水泥的破坏是局部的，其扩散趋势很小，易于维修。

6 成本适中。目前，国内外烟气脱硫装置的材料选择主要有不锈钢、整体镍基合金、整体玻璃钢等方法。由于 VEGF 鳞片水泥的高固含量，它可以一次形成较厚的涂层。和室温固化特性。VEGF 鳞片水泥涂层使用几年后，如有损坏，可在原地进行简单处理即可修复，可继续使用，不影响性能。它具有良好的可修复性的特点。

项目指标 项目指标

外观 糊胶时间 25℃, h4-24

比重g/cm31.6 复涂间隔，h24-48

抗压强度Mpa≥35 抗拉强度≥5MPa

水泥与耐酸瓦粘结强度≥3.0MPa

水泥与花岗岩结合强度≥2.5MPa

水泥与水泥砂浆或混凝土的粘结强度≥2.0MPa

水泥与钢材的结合强度≥1.0MPa

备注：以上数据仅供参考，可根据需要调整为所需指标。

玻璃鳞片涂层：是在热固性树脂中经过特殊处理填充的鳞片玻璃。由于玻璃鳞片在镀层中呈重叠排列，对镀膜的抗穿透性起着很大的作用。涂布方法可以是刷涂、高压无气喷涂或辊涂。

1)对化学介质、气体和蒸汽的渗透性远小于玻璃钢内衬，不易造成水汽扩散。这是由于玻璃鳞片的重叠排列导致介质的穿透距离长。

2)固化过程中的低收缩率和由于分散导致的粘合表面上的低残余应力。

3)热膨胀系数小，粘接热应力相应小，耐热温度高，抗热震性好。

4)虽然机械强度不如玻璃钢内衬，但耐磨性和抗划伤性极佳，机械损伤仅限于局部。

5)玻璃鳞片涂层的施工工艺性能也很好。

玻璃鳞片涂层的应用[编辑]

由于玻璃鳞片涂料具有耐腐蚀、抗渗透性好、成膜收缩率低、热膨胀系数小、固化残余应力小、耐磨、施工简单、易修复等优点，因此玻璃鳞片涂料广泛应用于化工、冶金、化纤等行业。 、电镀等、建筑等行业有大量应用。特别是在各种海洋工程装备、海上油气平台、港口码头和船舶等方面应用更为广泛。

1980年代中期，我国从许多进口日本设备中开始了解和接触玻璃鳞片涂料，开发出各种与日本相对应的玻璃鳞片涂料和胶水，部分替代日本产品进行维修，取得了良好的效果。和工程经验；华东理工大学华昌公司和兰州化工机械研究所还制定了二甲苯型不饱和聚酯树脂（注：玻璃鳞片涂料）防腐工程技术规程（CECS73:1995), Glass鳞片衬里施工技术条件（HG/T2640-1994)，中碱玻璃鳞片（化工部行业标准：HG/T2641-1994)。在玻璃鳞片生产和研究，国内玻璃鳞片的质量和表面处理能力已达到国际先进水平。相信在未来，随着玻璃鳞片涂层质量的提高和深入应用推广，其优异的防腐性能、抗渗透性能和耐腐蚀性能必将得到进一步发挥。
