正确安装布袋除尘器脉冲阀分为分为这样5个步骤(图)

袋式除尘器脉冲阀的正确安装分为5个步骤。

1.连接各个电子控制阀

将袋式除尘器的各控制线接到电动控制阀接线座上。需要提醒的是：我们在连接每根控制线时，进风口要防止后期使用时雨水流入，进风口要朝下，或者风控阀和电磁总成箱通过接头和电磁阀连接。尼龙管。脉冲阀直接安装在气囊外壁法兰座上，吹过气囊尼龙布袋除尘器，按说明匹配合适的喷射管和安装件，尽量避免将阀门倒装在底部的气囊。如果阀门配有出口管和隔板连接器，隔板连接器仅用于密封目的，不能用作结构支撑件。不要仅仅依靠隔板连接器来固定吹管和气囊。吹管和气囊都必须分开单独固定。

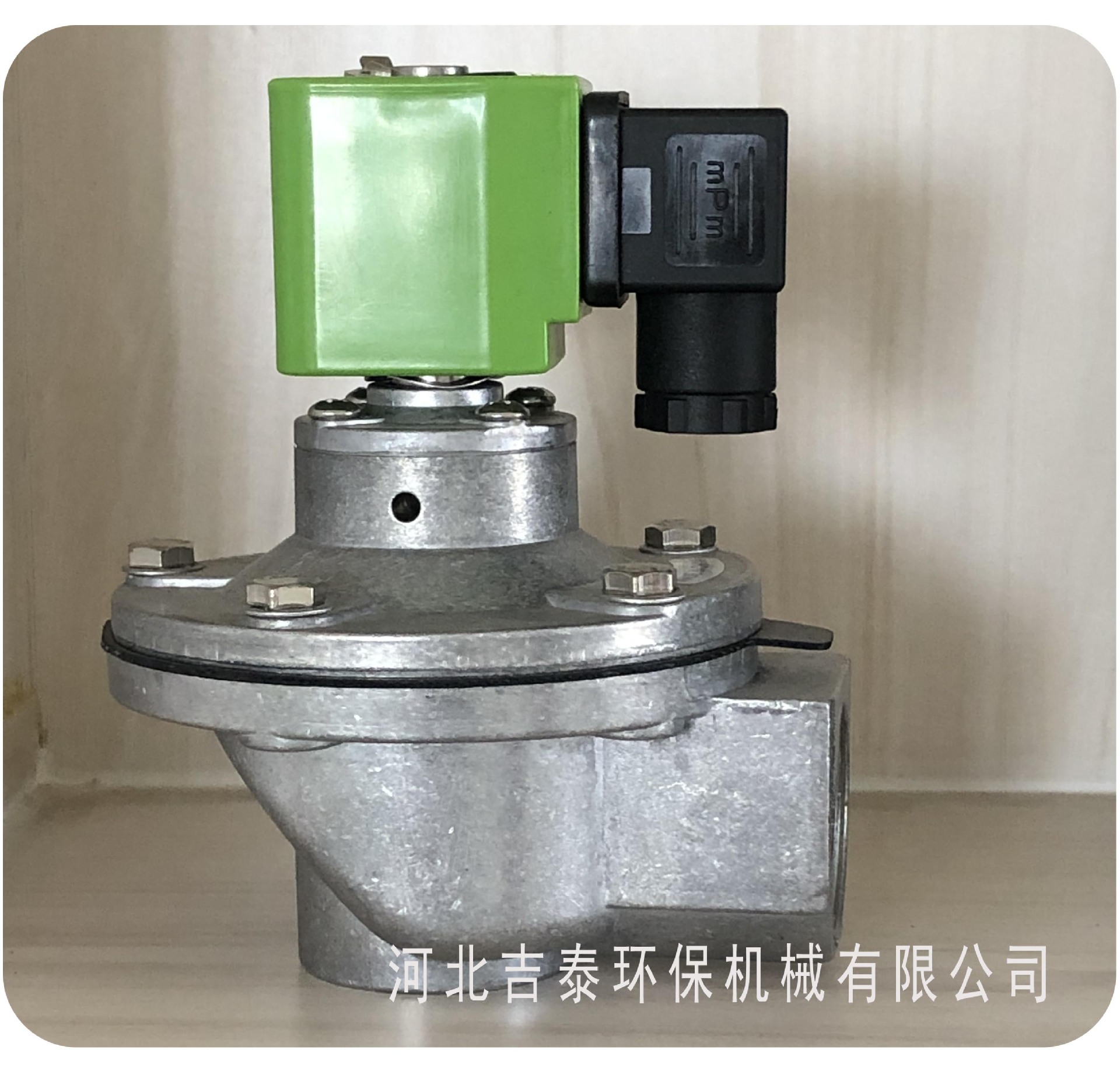

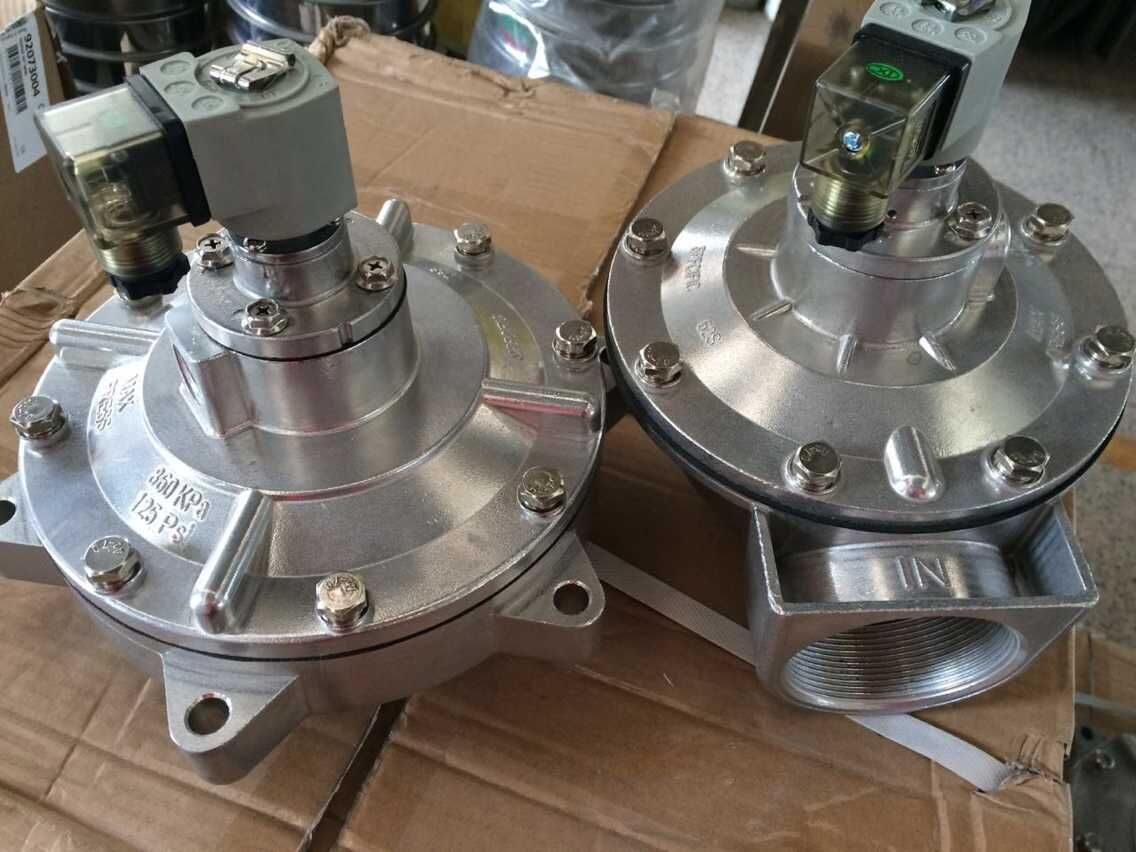

2.脉冲阀安装

根据袋式除尘器的实际选型和设计，匹配合适的喷射管和安装件，脉冲阀的安装位置要正确。一般而言，脉冲阀安装在气囊外壁法兰座上，通过气囊进行喷射。 ，阀门不能倒置安装在气囊底部。

这里需要提醒的是，袋式除尘器的阀门上装有出水管和隔板接头。隔板连接器不能用作结构支撑部件，隔板连接器不能单独用于固定气囊和吹气管。气囊和喷射管是固定的。将控制线接到各电动控制阀的接线座上，注意进线口不要朝上，以防雨水流入。或者通过接头和一段尼龙管连接气控阀和电磁总成盒。

3.拧紧隔板螺母

用20N•m的扭矩拧紧隔板螺母；用20N•m的扭矩拧紧气管。

4.测试袋式除尘器脉冲阀的工作情况

测试布袋除尘器脉冲阀的喷射顺序，检查所有先导阀是否工作正常，脉冲喷射声音是否清晰？

5.检查压缩空气

由于袋式除尘器是袋式除尘器，它处理的干燥粉尘不能含有水分，否则很容易造成袋式除尘器“粘袋”的情况，所以我们还要求为袋式除尘器提供压缩空气。气源要干燥清洁，提供给气囊系统的气压要适中合理，既不能太大也不能太低。此外，还要检查是否存在影响气囊充气压力的安装泄漏。

袋式除尘器电磁脉冲阀的安装注意事项如下：

1.安装前应仔细阅读产品使用说明书，检查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。

2.检查铭牌上标注的参数是否为所选产品的参数，是否与使用说明书一致。

3.接管前使用0.3Mpa压力对管道进行充分冲洗，彻底清除管道中的金属粉末、残留密封材料、锈迹等。

4.注意介质的清洁度。如果介质中混入脏物等杂质妨碍电磁阀正常工作，则应在管路中加装过滤器。

5.电磁阀不应安装在管道的低凹处。如果安装在容器的排放管道中，注意不要从容器底部引出，而应安装在容器底部略上方的位置。

6.如果介质会引起水锤，应选择多功能电磁阀或采取相应的预防措施。

7.蒸汽电磁阀进口侧应安装疏水阀，该处连接管应倾斜，疏水阀应安装在低位。

8.电磁阀一般都是方向性的，不能装反。通常在阀体上用“箭头”表示介质的流向，安装时应按“箭头”指示的方向进行。

9.一般电磁阀的电磁线圈部分应该是直立的，与管道垂直。部分产品有特殊规定，请按说明安装。 .

10.接管时要注意密封材料不能过量使用。螺纹连接时，喷嘴的螺纹应保持在有效长度内，并用锉刀将端部的半节距倒角，密封胶带应从端部2齿开始缠绕，否则多余的密封胶带或粘合剂会进入电磁场。阀门内部，发生干扰正常运行的事故。

11.电磁阀的安装位置应留有一定的预留空间，用于日常维护和定期维护。

12.安装时，用扳手或管钳固定阀体，然后拧上连接管。请勿对线圈组件施力造成变形，否则会使电磁阀难以正常工作。

13.若管路刚性不足或有水锤现象，请用支架将阀门前后管路固定牢固。

14.在冰冻场所使用时，用保温材料保护管道或在管道上安装加热器。

15.一定要检查电磁阀本身及其与管道的连接处是否漏水。

16.检查线圈引出线的连接，尤其是三根引出线的情况。

17.与电磁阀相连的电器元件，如继电器、开关、接触器等。开阀时触点不能振动，否则动作不可靠，影响电磁阀寿命。

18.电路应连接相应的保险丝作为电路的保护。

19.为了便于维护和维修操作尼龙布袋除尘器，或不中断连续生产，一般电磁阀建议安装旁路隔离。

应保证电磁阀在电源电压在额定电压的15%-10%的波动范围内正常工作。
