史上最全的并联电路大全，值得收藏！！

1、串并联电路中的电流、电压、电阻、电力、电力定律：(☆☆☆☆☆)

当前的：

◆串联电路中的电流处处相等。I=I1=I2

◆并联电路的总电流等于各支路电流之和。I=I1+I2

并联电路对电流进行分流，支路电流的分布与各支路的电阻成反比。

这是：

I1R1=I2R2

电压：

◆串联电路的总电压（电源电压）等于电路各部分两端电压之和。U=U1+U2串联电路分压，各电器分担的电压与其自身的电阻成正比。

这是：

◆并联电路各支路电压等于电源电压。U=U1=U2

反抗：

◆串联电路的总电阻等于所有串联电阻之和。总电阻大于任何串联电阻的电阻。（总电阻越大，串越大）R=R1+R2

◆并联电路中总电阻的倒数等于并联子电阻的倒数之和。总电阻小于任何并联电阻。（总电阻越来越小） R=R1R2/R1+R2（加减） 或者：总电阻的倒数等于各支路电阻的倒数之和。

◆因此，在连接使用多个电阻时，应将它们并联，以使总电阻更小；将它们串联起来，使总电阻更大。

◆若串联n个阻值为R0的电阻，总阻值R=nR0

◆若n个阻值为R0的电阻并联，总阻值R=R0/n

电力： ◆串联电路：总电力等于各电器电力之和。即：总W=W1+W2+…Wn

电流通过每个电器所做的电功与每个电器的电阻成正比，即：

◆并联电路：总功率等于各电器功率之和。即：总W=W1+W2+…Wn

电流在同一时间内通过各支路所做的电功与支路的电阻成反比。这是：

电功率： ◆串联电路：总电功率等于各电器实际电功率之和。即：P总=P1+P2+…Pn

每个电器的实际电功率与每个电器的电阻成正比

◆并联电路：总功率等于各电器功率之和。即： P总=P1+P2+...Pn 各支路用电器的实际电功率与各支路的电阻成反比。

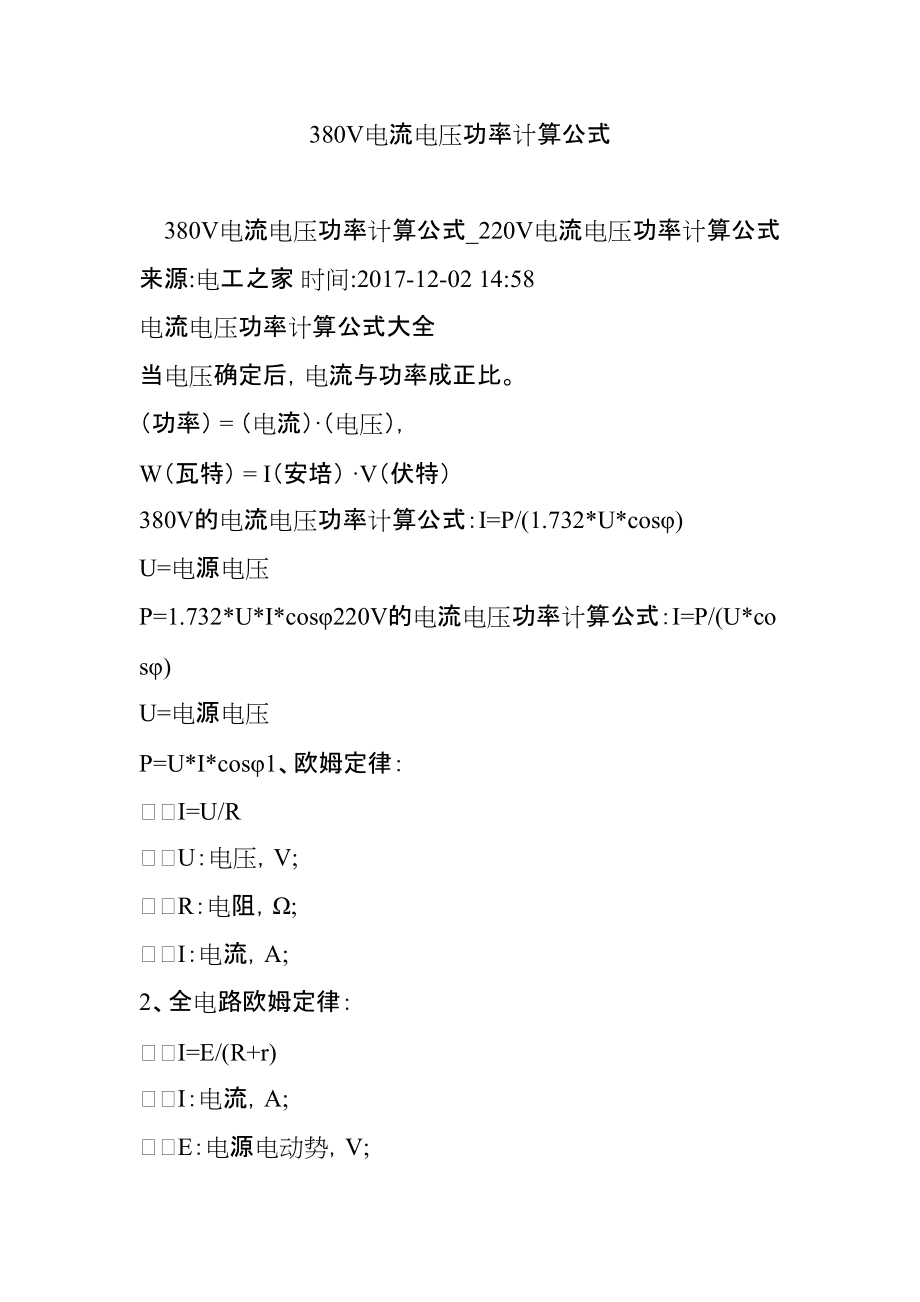

2、公式：(☆☆☆☆☆)

◆电流（A）：I=U/R（电流随电压和电阻变化）

◆电压（V）：U=IR（电压不随电流变化。电压是电流的原因）

◆电阻（Ω）：R=U/I（对于这个公式，不能说电阻与电压成正比，与电流成反比。电阻与电流和电压无关，只与自身材质有关、截面积、长度和温度）

◆电能（J）：W=UIt，W=Pt（这两个公式是通用公式）

W=I2Rt，W=U2t/R（适用于纯电阻电路）

KW.h也俗称电能单位。1KW.h=3.6×106焦

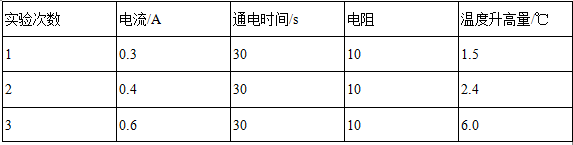

◆电热（J）：Q=I2Rt（通式） 在纯电阻电路（消耗所有用于产生热量的电能的电路）中，Q=W。因此，计算纯电阻电路中的电热可以通过计算电能来实现。注意：与电机相连的电路不是纯电阻电路，这种电路的计算只能用通用公式。

◆电功率（W）：P=UI，P=W/t（这两个公式是通用公式）

P=I2R，P=U2/R（适用于纯电阻电路）

记住！！！！！只能使用不纯电阻： W=UIt , W=Pt Q=I2Rt P=UI, P=W/t 欧姆定律不成立

3、可以根据灯泡的额定电压（U量）和额定功率（P量）进行计算：（☆☆☆☆）

正常运行时的电流：I量=P量/U量

灯管阻值：R=U量2/P量

如果已知灯两端的实际电压为 Ureal，则灯的实际功率为：

Preal=Ureal2/R，如果Ureal/Uamount=a/b 那么Preal=(a/b)2Pamount

串联电路的电阻具有分压作用，分压的大小与电阻的阻值成正比。U1/U2=R1/R2

串联电路中电能、电能和电热的分布是相同的。

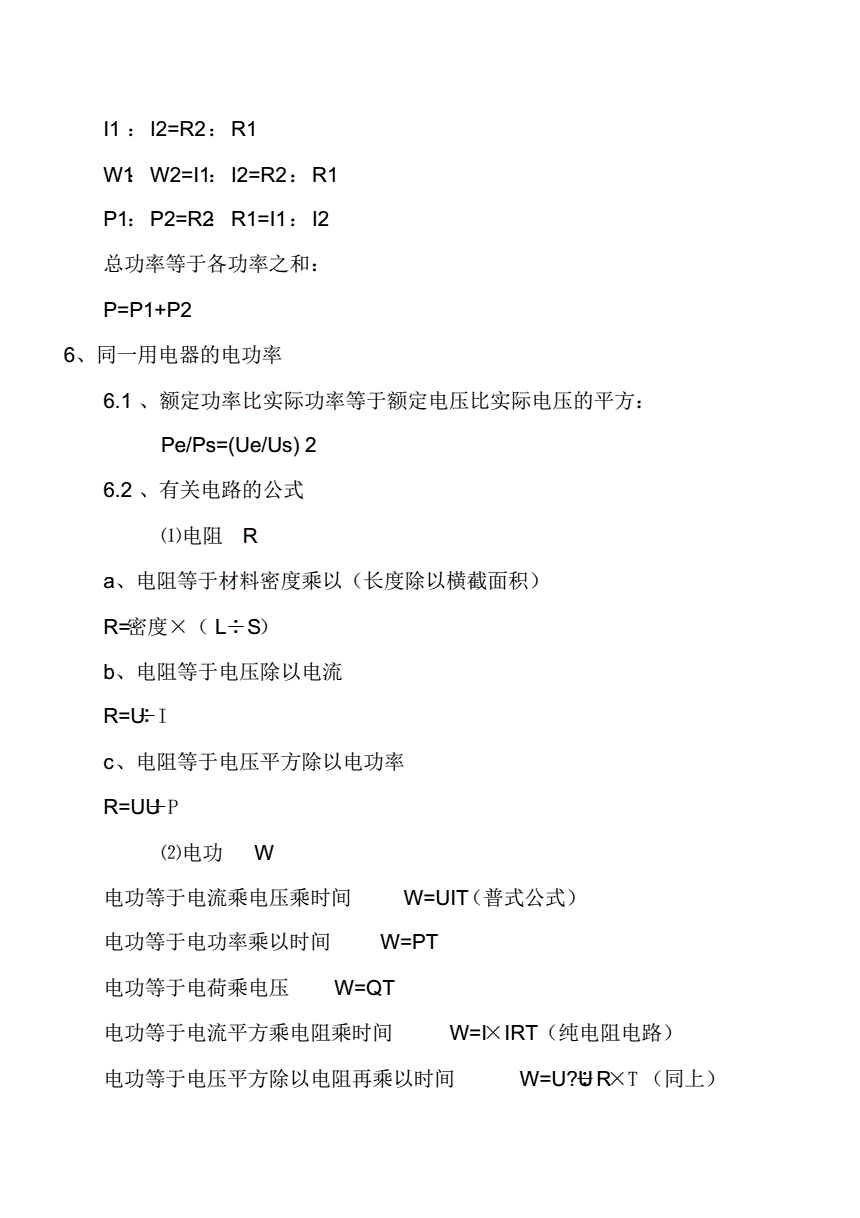

并联电路的阻值具有分流的作用，分流的大小与电阻的阻值成反比。I1/I2=R2/R1

并联电路中电能、电能和电热的分布是相同的。

4、生活用电量：(☆☆☆)

家庭电路连接：首先连接到家庭线路的是电能表，然后是总开关，然后是保险。三者的顺序不能错。控制灯具的开关应与灯具串联，开关应接火线。连接螺丝插座时，螺丝应接零线。三孔插座应按“左零右火接地”的连接方法连接。家用电路中的电器、插座、电器和插座都是并联的。

保险丝应连接到火线。不要用太粗的保险丝，也不要用铁丝和铜丝代替保险丝。熔断器的特点是：高电阻、低熔点。对于带金属外壳的家用电器，金属外壳必须接地，这样三针插头插入三孔插座时，电气部分与电路相连，金属外壳也接地以防止触电。

使用测试笔区分零线和火线。使用时，手要接触笔尾的金属体，但不得接触笔前端的金属体。火线可以使试笔的氖管发光，此时有电流流过人体，但电流太小，对人体无害。

5、安全用电知识：(☆☆☆)

人体安全电压不高于36V。照明电路的电压为220V，电源电压为380V。

只有当人体与火线直接或间接接触并有电流流过人体时，才会触电。安全用电原则是：不接触低压带电体，不靠近高压带电体。

触电急救：首先切断电源或用绝缘棒夹住电线，使触电者尽快与电源断开。万一发生电气火灾，一定要先切断电源再泼水救援。

如果家路有烧保险的现象，说明家路总电流过大。原因有二：一是短路；另一个是家庭电路的总功率太大。

6、电能知识重点：(☆☆☆)

用电表可以测量消耗了多少电量。单位为 KW.h。表盘上：“220V”表示电能表应在220V电路中使用。“10(20）A”表示该电能表的额定电流为10A，最大额定电流为20A。“50Hz”表示该电能表应在50Hz交流电中使用3000r/KW.h是指与电能表连接的电器，每消耗1KW.h电能，电能表转盘转3000r。应该注意最后一个数字，也就是小数点后的数字。

按“3000r/KW.h”字样可进行计算：

如果我们告诉我们转数是n，那么我们可以计算消耗的电能：W=1 KW.h/3000r（1转消耗的电能）乘以n

如果告诉我们时间为t，我们可以计算出这段时间内的电功率：P=W/t（注意单位是否匹配：此时W以KW.h为单位；t取h作为计算单位更方便）

7、电力知识重点：(☆☆☆☆)

电力是一个物理量，描述了电流工作的速度。（根据W=Pt可以知道不能说电功率大，消耗的电能多并联电功率，也和时间有关）

额定电压：电器正常工作时的电压

额定功率：器具额定电压下的电功率

电器的电功率与电器两端的电压有关。不同的实际电压对应不同的实际功率。但电器的额定电压和额定功率是唯一的，不变的。

如果我们告诉你此时电器工作正常，那么我们就可以知道此时电器的实际电压等于它的额定电压，它的实际功率等于它的额定功率。

灯泡的亮度取决于灯泡的实际电量。实际电功率越高，灯泡越亮。

生活中，电功率达到1000W的电器有：电炉、电热水器、微波炉、空调。

在做测量小灯泡电功率的实验时，在测量额定功率时并联电功率，一定要让电压表测量小灯泡的电压，指示为小灯泡的额定电压，并让电流表测量小灯泡的电流，指示为小灯泡的额定电流，所以小灯泡的额定电功率由公式P=UI计算。

实验过程中，如果灯不亮，电流表不显示数字，电压表显示大数字，则电路故障一定是与电压表并联的小灯坏了。

通过测量小灯泡电功率的实验可以得出结论，灯泡的实际功率与灯泡两端的实际电压有关。不同的实际电压对应不同的实际电功率。因此，在本实验中，不能平均电功率。

在测量小灯泡电阻的实验中，由于电阻与电压和电流无关，是一个固定值，所以灯的电阻最终可以通过取平均值来确定。在这个实验中，每次计算出的电阻值可能会有所不同，导致电阻变化的是灯丝的温度，而不是电流或电压。从这个实验中可以得出的结论是电阻与温度有关。

8、电压表、电流表、滑动变阻器使用注意事项：（☆☆☆☆）

电压表：与测量电压的人并联

电流应连接到正极线和负极线。

选择合适的范围

电流表：与测量电流的人串联

电流应接正极线，负极线应接量程。

电流表、电压表读数：

1、查看所选范围

2、根据所选范围确定除法值

3、数字单元格。

滑动变阻器：上下接线

谁调节电流谁就串联谁

在关闭开关之前将滑块滑动到最大阻力

滑动变阻器的作用：电流调节、电压调节；保护电路。注意：它不能改变定值电阻的阻值。

滑动变阻器的原理：移动滑动件，通过改变接入电路电阻丝的长度，改变接入电路的电阻，进而改变电路中电流的大小。

9、电学和磁学评论点：(☆☆☆)

一、 磁现象：磁铁中磁性最强的部分称为磁极。磁铁两端的磁铁最强，中间的磁铁最弱。所以每个磁铁都有两个磁极。当悬空的小磁针自由静止时，导向的一端称为南极；指向北方的一端称为北极。因此，据说磁铁具有引导北方的特性。（南极导，北极指北极） 磁铁还有吸铁的特性：吸铁、钴、镍等物质。

磁极之间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引。磁悬浮列车利用同名磁极之间相互排斥的原理来实现悬浮。

二、磁场：

磁铁周围有磁场，磁极之间的相互作用是通过磁场实现的。磁场的基本特性是力对放置在其中的磁铁的影响。

磁场方向：在磁场中，小磁针静止时北极所指向的方向定义为该点的磁场方向。

磁场线：

1、磁场是实的，但磁力线是虚的，所以磁力线要用虚线画

2、 在磁铁外面，磁力线总是从N极出来又回到S极

3、磁力线上任意一点的箭头方向与该点小磁针静止时N极的方向和该点的磁场方向相同。

4、磁力线可以是直的也可以是曲线的，但都是封闭的，既不相交也不中断，呈三维分布

5、磁场线的密度表示磁场的强度。

地磁场：地磁极与地理两极相反但不重合，地磁南极靠近地理北极，地磁北极靠近地理南极。注意：地球的外部磁力线从磁北极出来并返回到磁南极。

三、电磁：

奥斯特实验证明，导线（电流）周围存在磁场，磁场的方向与电流的方向有关。这种现象称为电流的磁效应。

电流磁效应的应用（奥斯特实验的应用）：电磁铁及以电磁铁为主要结构的元器件或器件。如：电磁继电器、喇叭、听筒（相当于喇叭）、电磁吊车等。

通电螺线管的磁场与条形磁铁的磁场相同。但是，通电螺线管的磁极与电流的方向有关。当螺线管中的电流方向改变时，螺线管的 N 极和 S 极反转。

螺线管的磁极可以由小磁针静止时的N极和S极方向确定，也可以由安培定律确定。（用右手四指与电流同向弯曲）

四、电磁铁：插入铁芯的螺线管。

电磁铁的工作原理：利用电流的磁效应和铁芯插入通电的螺线管后的磁增强原理工作。

电磁铁的优点：

1、通电时有磁性，断电时无磁性

2、磁场强度可控

3、N,S可以通过改变电流方向来控制。

电磁铁的磁强与那些因素有关：电流的大小、有无铁芯、线圈的匝数。电流越大，磁性越强；线圈匝数越多，磁性越强。铁芯比铁芯更具磁性。

五、电磁继电器扬声器：

继电器：利用低压、弱电流电路的通断，间接控制高压、大电流电路的装置。

电磁继电器：使用电磁铁控制工作电路的开关。其主要结构为：电磁铁、衔铁、簧片、触点。其工作电路由低压控制电路和高压工作电路两部分组成。

电磁继电器的工作原理：接通低压控制电路时，电磁铁有磁性，吸住衔铁，使动触头和静触头接触，接通高压工作电路。当低压控制电路断开时，电磁铁失去磁性，簧片将衔铁拉回，切断高压工作电路。

（在描述电磁继电器的工作过程时，首先要说低压电路是否工作，然后要弄清楚电磁铁是否有磁性，以及对衔铁的影响，造成高压电路工作与否。）

扬声器：扬声器只有在交流电源接通时才会发出声音。磁极之间的相互作用使锥体振动并发出声音。

六、电机：

磁场对通电电线的影响：该实验的突出设备是电源（为电线通电）。实验表明，通电的导线在磁场中会受到力，力的方向与电流的方向和磁力线的方向有关。如果电流方向和磁力线方向改变，力的方向改变，如果两者都改变​​，力的方向不变。

电动机：它是根据通电导线在磁场中受力的原理制成的。工作时将电能转化为机械能。

电机换向器的作用：当线圈转动超过平衡位置时，线圈中电流的方向自动改变，使线圈继续转动。（否则线圈会转回平衡位置）

七、磁电：

法拉第在 1831 年发现了电磁感应现象。

电磁感应实验最重要的设备是电流表（用于检测是否产生电流）。电磁感应现象：当闭合电路的一部分导体在磁场中切割磁力线时，导体中会产生电流。这种现象称为电磁感应现象。产生的电流称为感应电流。

产生感应电流的条件：

1、导体是闭合电路的一部分

2、做切割磁力线的运动（斜切也可以）

感应电流的方向与导体运动的方向和磁力线的方向有关。改变其中一个感应电流的方向，两者都会改变感应电流的方向。

发电机：

1、原理：电磁感应现象

2、能量转换：将机械能转换为电能。

交流电：其大小和方向随时间周期性变化的电流。我国交流电的频率是50Hz。

10、信息传递回顾点(☆☆☆)

一、电话：

它由听筒（听筒中带有电磁铁）和麦克风组成。您自己的麦克风与对方的接收器串联。电话依靠电力传输信息。需要电话交换。

二、电磁波的海洋

电磁波的产生：电线中电流的快速变化可以激发空间中的电磁波。当冰箱或电视关闭时，收音机会发出“咔哒”声，这是由收音机接收到的电路发出的电磁波形成的。

电磁波的传播不需要介质，在真空中的传播速度为c=3.0x108m/s，是宇宙中最快的速度。

电磁波的波长、波速和频率的关系为：波速=波长×频率。注意单位：波长：m 波速：m/s 频率：Hz

不同的电磁波在真空中的传播速度是相同的，即波速是一个固定值，所以电磁波的频率越高，波长越短。

无线电、电视和手机中使用的电磁波称为无线电波。

各种光也是电磁波。

微波炉使用微波（电磁波）工作。炉门有金属网，因为金属可以反射微波并防止过多的微波泄漏。（过多的电磁波辐射对人体有害）

电磁波的应用领域有：微波炉、医用X光透视、紫外线消毒、无线电通讯、雷达飞行器的电磁波导航等。同频的电磁波相互干扰，所以有些手机不能用地方。

三、收音机、电视、手机

手机依靠电磁波来传输信息。依靠基站传输。

四、越来越宽的信息路径

四种通讯方式：微波通讯、卫星通讯、光纤通讯、网络通讯。

卫星通信：要实现全球通信，只有3颗地球同步卫星均匀分布在地球周围。

光纤通信：利用激光在特殊管道中通过多次反射传播的通信方式。

光纤通信特点：容量大，不受电磁波干扰，通信质量好，保密性好。
