低温热水地板辐射采暖系统的设计过程及细节分析！

介绍低温热水地面辐射供暖系统是将加热管埋入混凝土填充层，让不高于6℃的低温热水在管内循环加热整个地面，使地表温度达到24-28℃左右，然后采用辐射和对流传热方式将热量散发到室内的供暖方式。与传统的散热器对流采暖方式相比，低温热水地板辐射采暖系统具有许多显着特点。从散热的角度来看，地板辐射采暖系统使室内温度更加均匀，降低了采暖空间的温度梯度，热效率提高了2%~3%左右，可节省2%~3%能耗低，施工方便，操作简单。此外，由于管道材料的高耐压性，减少了系统分区，同时也降低了初期投资成本。但低温热水辐射采暖系统也会因设计不合理、施工质量差等因素造成诸多问题。常见的问题主要是室温过高，造成热量浪费；室内空气干燥，降低人体舒适度；并且当采暖面积大时，每个房间的温度会有很大的差异。为了获得良好的使用效果，无论是设计还是施工，都有很多细节需要注意。现在让我们来分析一下设计过程的细节。负荷计算在低温热水地面辐射供暖系统的设计过程中，首先要做的就是负荷计算。为了简单和方便，许多设计仅根据经验估算建筑荷载。这往往是对建筑负荷的高估，造成能源浪费，严重违反了建筑节能的设计要求。对于荷载计算，必须按照节能规范进行建筑热工计算，确定建筑围护结构的传热系数。只有当热力计算满足规范要求时，才能继续进行热负荷计算。

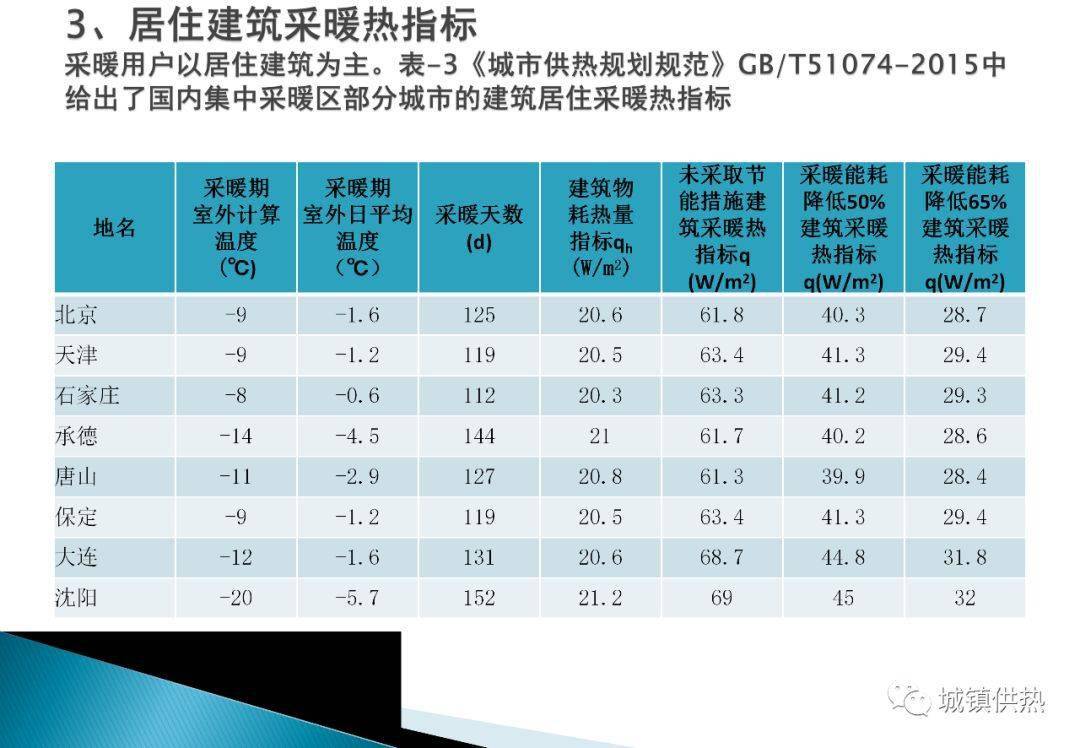

与一般的散热器对流采暖方式相比，辐射采暖室热负荷的严格计算是非常复杂的。为了简化计算，可以在对流加热方式的热负荷计算的基础上进行一些特殊的计算。更正和调整。房间的热负荷计算应按照《采暖通风空调设计规范》的有关规定进行。但它应该不同于常规对流加热的热负荷计算。不计算带有加热管的地板的加热热负荷。采暖热负荷的计算应使室内温度降低2倍，或取常规对流采暖法计算的采暖热负荷的9%～95%。当地板辐射用于房间的局部区域供暖而其他区域不供暖时，地板辐射所需的散热量可根据整体辐射采暖所需的散热量乘以计算系数。当受热区面积比在0.2~.8范围内的其他数值时，计算系数应按内插法确定。另外地板辐射采暖设计规范，深度大于6m的房间应与外墙相距6m的间隔作为不同的单独房间，并分别计算采暖热负荷和地板辐射采暖设计。如果在负荷计算中不考虑辐射供暖和对流供暖之间的差异，则直接将对流供暖负荷计算为辐射供暖负荷。相同条件下，辐射采暖时的墙体表面温度高于对流采暖时的墙体表面温度，减少了墙体对人体的冷辐射，导致实际温度比室内环境温度高2~3倍因此，负荷计算是避免室内温度过高的前提。确定散热量 完成负荷计算后，需要确定单位建筑面积的散热量。计算公式为q(W/m)=Q/F。

其中Q代表房间所需的地板散热，F代表散热管的面积。需要注意的是，地面散热应该是房间的计算负荷减去从上层向下的传热损失。单元地面低温热水地面辐射供暖系统确定设计问题分析（1华东建筑设计院大连分院，辽宁大连1162；随着低温热水地面辐射供暖系统在民用建筑中应用比例的提高） ，低温热水地面辐射供暖系统的使用效果也受到了更多的关注。干燥性强，各房间室内温度差异大，为解决低温热水地面辐射采暖系统存在的问题，系统设计和系统建设将找到解决问题的关键，提高使用效果关键词：低温热水辐射采暖；室内采暖加载;节能：673-093(200）06-0055-02 采暖面积占房间总面积的比计算系数0.550.720.400.540.250.380.80区域散热时，应检查地表平均温度，地表温度过高，人为时间长了身体会感觉不舒服。覆盖物也有一定的影响，所以根据卫生要求、人体热舒适条件和房间使用情况对地板温度做了一些规定。

地板辐射采暖时地表平均温度tb与采暖管管径d、管间距s、采暖管埋深h、地板导热系数λ、平均温度有关供回水tp与室内温度tn的关系，即tb=f(d,s,h,λ,tp,tn) 由于地板单位面积的散热量q与热量有关埋管单位面积的耗散，即与d、s、h、λ、tp有关，则q=g、s、h、λ、tp）因此，近似公式t=tn+9.82q/1000.969 从上式中的相关参数可以看出，房间负荷过大，供回水平均温度过高，深度供暖管道不够，会造成地表平均温度过高，导致供暖环境舒适度下降。如果出现上述问题，应提高建筑物的热工性能或安装其他辅助调节设备，以降低系统能耗，增加舒适度。影响低温热水地面辐射供暖系统使用效果的另一个因素是地温分布不均。也是设计过程中容易被忽视的地方。地温分布的均匀性主要受埋管深度h、管间距s、布管方式的影响。加热管埋深过小，管间距过大，地表温度分布不均匀，不埋地加热管地表平均温度较高。够深。当管间距为300mm时，过密，可以调整加热管的水流量和水温，使其达到要求。当管道的埋深和间距确定后，管道的布置也会影响地温分布的均匀性。

房间内管道的具体布置应根据房间的用途、房间的热工性能、温度分布均匀的原则来确定。由于沿外窗或外墙侧的热损失较大，一般先在那里布置高温管段，或沿外窗和外墙在一定范围内将管子布置得较密，即管道间距减小。这一点在工程设计中基本都注意到了，但不必将管道布置得太密，以免沿外窗外墙的地温过高，造成热量散失。对于局部区域温度过高的情况（如供暖管出口温度高，且管道布置密集，对场所地温有要求时，处理措施项目中普遍存在的问题是采暖管，由于集水器有多个支管，出水口间距一般为80~100mm，出水口地温往往偏高，有的甚至超过规定温度地板辐射采暖设计规范，造成地面材料损坏，设计时要注意，各房间温差大，设计时要仔细计算各支管的水流量，检查阻力是否系统的平衡，特别是平行管之间的水力平衡，注意管内流速V不能低于0.@ >25m/s。 d 辐射采暖系统是散热器采暖无法比拟的。随着施工队伍素质的提高和生活场地的研发，可以消除其维修不便等缺点。随着人们对建筑环境的舒适、卫生和节能要求的不断提高，地热水辐射采暖将在建筑采暖中得到越来越多的推广和应用。参考文献：[1]GB50019-2003，采暖通风空调设计规范[S].[2]卢耀庆.实用采暖空调设计手册[M].北京：中国建筑工业出版社，2000.@ >[3]DBJ01-605-2000，新型集中供热住宅户计量设计技术规程[S]。作者简介：张志光 1975)，男，工学学士，工程师，目前从事暖通空调设计。
