固德威光伏逆变器晶硅光伏组件参数详解（二）——抛物线最全

GoodWe PV Inverter Network: GoodWe PV Inverter Network: HYPERLINK "" 史上最详细的全晶硅光伏组件参数解释 光伏组件是HYPERLINK的重要组成部分 "/applicationcase.html" 光伏电站多晶硅光伏组件参数，占系统成本超过50%，其技术特点与光伏系统的详细设计有关，因此了解组件的技术参数具有重要意义。特此，小谷精心准备了本《光伏组件参数详解》，对组件机械参数、电气参数、额定温度参数、极限参数、质保参数、相关认证等六大类进行了详细的应用解读。你很有用。 一、组件电参数以某品牌多晶组件为例，电参数选取如下： 以上测试符合STC《标准测试条件》，辐照度为1000W/m2 ，电池温度25℃，空气质量AM1.以上5项测试符合NOCT《电池额定工作温度条件》辐照度800W/m2，环境温度20℃，风速1m/s< @1、最大功率PmPm=Im*Vm，对应下图中抛物线顶点的功率。抛物线是功率曲线，另一条是UI曲线。随着温度、辐照度等环境条件的变化，元器件的相应参数也会发生变化。另外多晶硅光伏组件参数，模块的功率特性曲线是一条“准抛物线”，有一个最高点，也是逆变器MPPT“最大功率点跟踪”需要寻找的工作点。

】2、功率容差“0~+5”表示正容差。比如265W的组件，265W到270W之间的功率范围是合格的。 【小谷解读：目前一线品牌的元器件都是正公差】3、最大功率点工作电压Vm对应上图中功率抛物线顶点对应的横坐标，代表模块在最大功率下的工作电压。 4、最大功率点工作电流Im 上图中功率抛物线顶部对应的纵坐标代表模块最大功率时的工作电流5、开路电压Voc 开路电压为电芯不接负载时的端电压，UI曲线与上图中横坐标的交点，乘以逆变器输入元件个数，应小于逆变器最大直流电压Vdcmax6、短路电流Isc 短路电流是电池短路时的输出电流。上图中UI曲线的焦点和纵坐标。 【小谷解读：元件串联电流不变，Isc和Im值是衡量逆变器最大输入电流是否符合系统设计的关键参数】7、理论上，元件与同样的尺寸和最大功率，效率肯定是一样的。辐照度为1000W/m2时，1.627m2模块接收的功率为1627W，输出为265W时，效率为16.3%，270W时为16.6%。 【小谷解读：相同环境下，单位体积输出功率越高，该技术的组件效率越高】二、组件力学参数小谷依然以多晶组件为例，选取其力学参数如下： <@1、太阳能电池晶体硅组件：冶金硅是以高纯石英砂为原料，冶金硅经氯化冶炼成晶体硅。通常晶硅组件的效率可以达到14-16%。

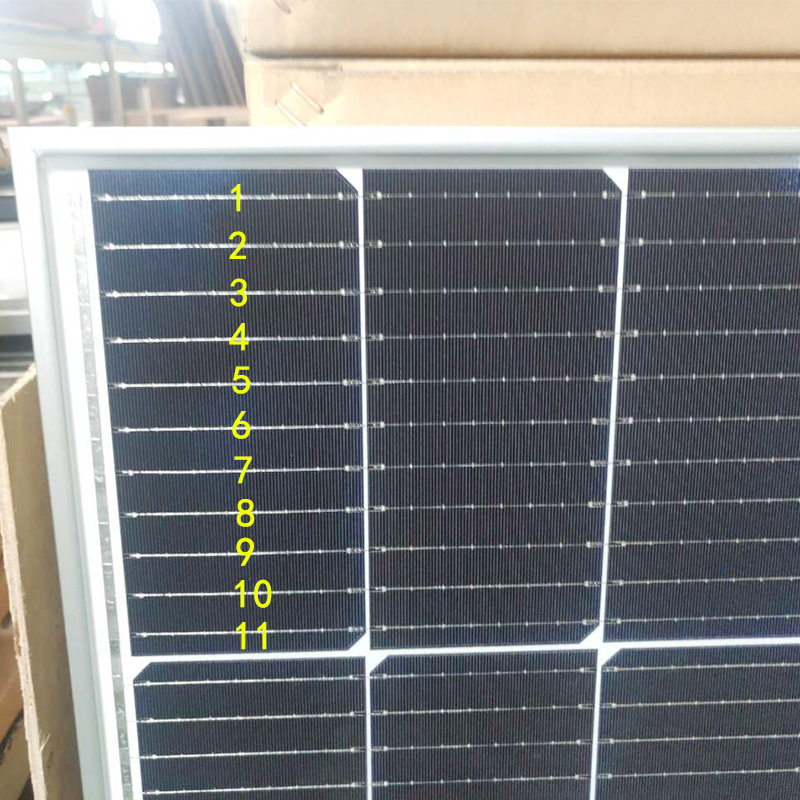

分为单晶硅组件和多晶硅组件。薄膜组件：薄膜电池的主要材料有非晶硅、铜铟镓硒等，非晶硅电池组件效率在6%-8%左右，CIGS电池组件效率在8-12 %。虽然效率低于晶体硅，但具有成本低、弱光性能好等优点。 【小谷解读：太阳能电池是光电转换的最小单位，常用尺寸一般为125mm*125mm或156mm*156mm。太阳能电池的工作电压约为0.5V，一般不能单独使用。太阳能电池串并联封装后成为光伏组件]2、电池片个数一个光伏组件通常由60（6×10）或72（6×12）@ > 单元格）表组成。3、组件的常见尺寸为1.638m2（0.992m×1.652m）和1.94m2（0.@ >992m×1.956m)，组件尺寸是安装时需要考虑的重要因素。4、组件重量市场上常见的多晶硅组件重量约为每平方米12公斤（ 60片单个组件约19公斤）。5、晶体硅电池组件背板对背板的性能要求通常包括：耐候性好，层压温度不变，与粘性材料结合力强，低耐热性好，并且可以防止水或水蒸气的进入【小谷解读：你知道为什么背板通常是白色的吗？白色有利于光线在背板之间的缝隙中反射e电池到正面，部分光会反射到太阳能电池上，增加了有利于太阳能电池对光能的利用，有利于光电转换效率的提高]6、@ >框架平板组件必须有框架，以保护组件，方便组件的连接和固定。

框架的主要材料有不锈钢、铝合金、橡胶和增强塑料。 【小谷解读：常规光伏框架一般采用铝材。框架结构应无突起，以免积水、灰尘或其他物体。表面氧化层厚度大于10μm，可保证室外环境30年以上不腐蚀，坚固耐用]7、正负极接线盒组件与接线盒内的设计电缆连接，并与外线连接。它具有以下主要特点：外壳具有很强的抗老化和抗紫外线能力，满足户外恶劣环境条件的使用要求，散热方式优良，有效降低内部温度，满足电气要求。防水防尘好？ IP是国际的 标识防护等级的代号IP（Ingress Protection）由两个数字组成，第一个数字表示防尘；第二个数字表示防水，数字越大，防护等级越好：【小谷解读：IP67防护等级很高，可以完全防止灰尘进入，可以短时间浸入水中】三、Temperature rating parameters 这组参数主要反映温度对元件某些参数的影响。 <@1、额定电池温度 额定电池温度是指太阳能电池组件或电池处于开路状态并在以下代表性条件下所达到的温度。电池表面光强：800 W/㎡ 环境温度：20℃ 风速：1 m/s 电负载：无（开路） 倾角：与水平成45° 支架结构：背靠背无建筑物（自然通风） 【小谷解读】：该值一般为45±2℃（模块工作温度）。由于光伏组件的功率温度系数为负值，电池额定温度值越低越好。]2、功率温度系数power随温度的变化，单位%/K为负值< @3、电压温度系数电压随温度的变化，单位%/K为负值4、电流温度系数电流随温度的变化，单位%/K，为正值【小谷解读：通常，当组件温度降低时，电芯的输出电流会降低，电压也会相应升高。因此，在设计光伏系统组串匹配逆变器时，需要考虑当地的极端低温，以防止电池损坏。 [组串电压超出逆变器标称范围]四、极端参数以下参数反映了模块运行的极端条件<@1、工作温度模块的工作温度通常是指外部环境温度范围模块可以工作的地方。

【小谷解读：光伏组件的工作温度一般都能满足环境温度。但是有一天你的需求会变成在南极、北极甚至外太空建一个电站，那么请不要忘记这个参数] 2、最大系统电压 系统电压是指太阳能的数量组成太阳能发电系统。最大直流电压；最大可以是1000V。 （假设光伏组件开路电压Voc的电压温度系数为-0.32%，STC下Voc=44.7V，极低温-40℃下Voc= 44.7*(1+0.32%*(25+40))=54V，每串设计串联元件数一般要求≤1000/54 =18）.目前流行的太阳能电池板标准系统电压为600V（美标）和1000V（欧标）3、最大熔断器额定电流这个值会大于最大工作点工作电流，用于保护元件和电缆。以典型的集中式电站为例，在目前的集中式电站中，并联组数高达100组，当单组发生短路故障时，电流全部串流回故障组，反向电流可能超过800A，远远超出电缆和元器件的安全要求，容易发生故障再事故。因此，必须使用熔断器来切断故障电流，保护电缆和元件。五、保修参数保修客户非常关心，通常希望保修期越长越好。然而，即使是最好的产品也有使用寿命。一般来说，光伏组件的保修分为产品保修和发电保修。

六、相关认证光伏认证是国家认可的认证机构，如TUV（技术检验协会）、IEC（国际电工委员会）、中国质量认证中心（CQC）等，确定产品是否符合光伏企业符合相关标准认证。 HYPERLINK "/productinformation.html" 光伏产品的认证可以分为安全认证和性能认证两大类。根据光伏产品出口的国家或地区不同，主要包括：欧盟CE认证、TUV/VDE认证、MCS认证、加拿大CSA认证、美国ETL认证、UL认证、澳大利亚SAA认证、CEC上市日本JET认证等.
