纳米薄的柔性触摸屏可以在家里印刷 - 比当前技术更薄100倍

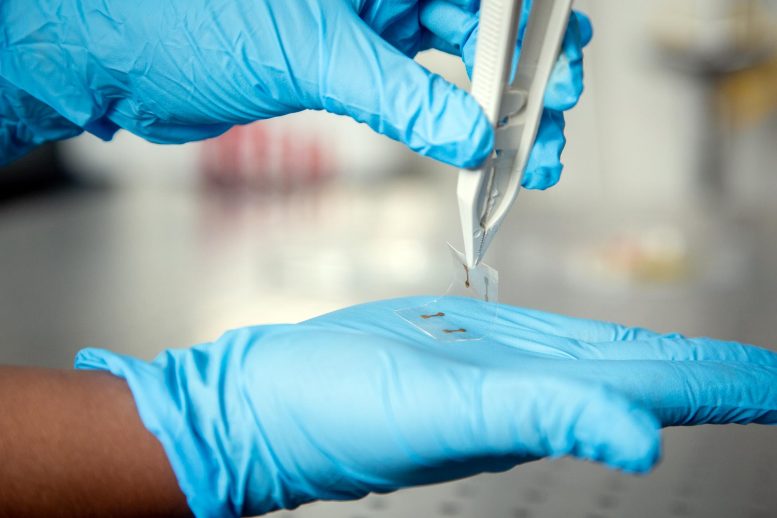

对于未来的触摸屏，可以印刷和推出的超薄和超柔性电子材料样品。

新的触控技术比现有的触摸屏材料更薄100倍，因此可以像管一样卷起。

研究人员开发了一种超薄和超柔性的电子材料，可以作为未来的触摸屏印刷和推出的报纸。

触控技术比现有的触摸屏材料更薄100倍，因此可以像管一样卷起。

为了创建新的导电板，额定的大学领导的团队使用液体金属化学，使用手机触摸屏中的薄膜常见，并从3D到2D缩小。

纳米薄板与现有的电子技术易于兼容，并且由于它们令人难以置信的灵活性，可能会像报纸一样通过卷到卷（R2R）处理来制造。

该研究，来自UNSW，Monash University和未来低能量电子技术（舰队）的合作者，在日记电子产品中公布。

左到右：RMIT的Robi Datta博士，Torben Daeneke博士和NITU博士。

领导研究员Torben Daneke博士表示，大多数手机触摸屏都是由透明材料，氧化铟锡制成的，即非常导电，但也非常脆。

“我们采取了旧的材料并将其从内部转变为创建一个非常瘦弱而灵活的新版本，”澳大利亚研究理事会Decra Conits at rmit。

“你可以弯曲它，你可以扭曲它，你可以更便宜，有效地使我们目前制造触摸屏的缓慢而昂贵的方式。

“转动它二维也使它更加透明，所以它会通过更多的光线。这意味着带有由我们的材料制成的触摸屏的手机将使用更少的功率，将电池寿命扩展约10％。“

DIY：你可以在家里制作的触摸屏

在标准触摸屏中使用的透明薄膜材料的目前的制造方法是在真空室中进行的缓慢，能量 - 密集型和昂贵的批量过程。

“美丽是我们的方法不需要昂贵或专业的设备 - 它甚至可以在家庭厨房中完成，”戴涅克说。

“我们已经表明，使用您可以从五金店购买的成分，打印到塑料，以制造未来的触摸屏，可以创建可打印的可打印，更便宜的电子产品。”

厚而薄：如何变成旧材料

为了创造新型的原型薄锡氧化铟锡（ITO），研究人员使用了一种液体金属印刷方法。

将铟 - 锡合金加热至200℃，在其中变为液体，然后在表面上滚动以打印纳米薄铟锡氧化铟锡。

这些2D纳米片材具有与标准ITO相同的化学化妆，而是不同的晶体结构，给出了令人兴奋的新机械和光学性能。

除了完全灵活，新型ITO吸收仅0.7％的光线，与5-10％的标准导电玻璃相比。要使它更加电导地，您只需添加更多层。

戴涅克说，这是一种开创性的方法，摧毁了一个被认为是无法解决的挑战。“除了我们的新液态金属方法之外，没有其他方式使这种完全灵活，导电和透明的材料，”他说。

“现在是不可能的 - 人们刚刚假设它无法完成。”

待办事项：将技术推向市场

研究团队现在已经使用了新材料来创建一个工作触摸屏，作为概念验证，并申请了该技术的专利。

该材料也可以用于许多其他光电应用，例如LED和触摸显示器，以及潜在的未来太阳能电池和智能窗口。

“我们很高兴能够在舞台上探索商业合作机会，并与相关行业合作，将这项技术带到市场上，”迪涅说。

参考：“液体金属衍生的超薄，高度灵活的印刷二维ITO”由Robi S. Datta，Nitu Syed，Ali Zavabeti，Azmira Jannat，MD Mohiuddin，MD。Rokunuzzaman，Bao Yue张，MD。Ataur Ra​​hman，Paul atkin，Kibret A. Mushammad Bagher Ghasemian，Enrico Della Gaspera，Semonti Bhattacharyya，Michael S. Fuhrer，Salvy P. Russo，Chris F. McConville，Dorna Esrafilzadeh，Kourosh Kalantar -Zadeh和Torben Daeneke，1月24日2020，Nature Electronics.doi：
10.1038 / s41928-019-0353-8

研究人员承认RMIT显微镜和微内分析设施（RMMF），RMIT的MicronANO研究设施（MNRF），国家计算基础设施国家设施，Pawsey超级计算机中心和墨尔本中心的维多利亚时代节点中的纳米制备（MCN）的支持澳大利亚国家制造设施（ANFF）。
